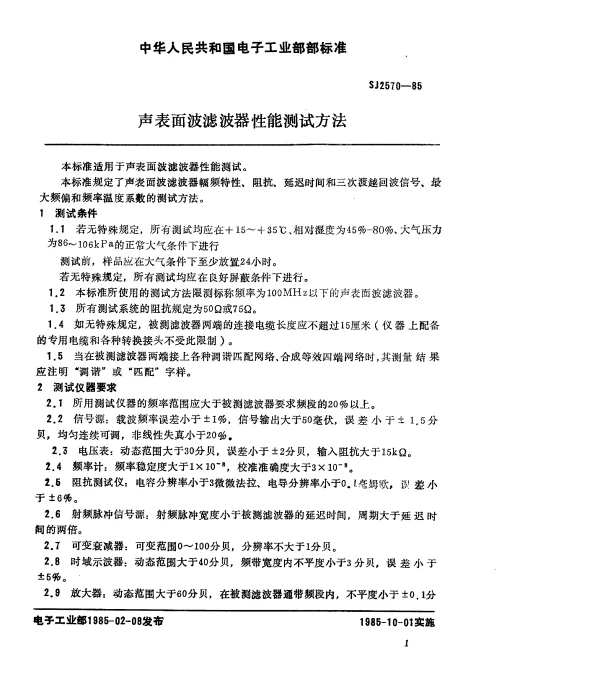

SJ 2570-1985 声表面波滤波器性能测试方法

摘要：本文件规定了声表面波滤波器的性能测试方法，包括测试条件、测试仪器、测试步骤和结果计算。本文件适用于声表面波滤波器的研发、生产和质量检测。
Title：Performance Testing Method for Surface Acoustic Wave Filters
中国标准分类号：M65
国际标准分类号：33.120

关于SJ 2570-1985 声表面波滤波器性能测试方法的常见问题解答

以下是一些关于SJ 2570-1985标准中声表面波滤波器性能测试方法的常见问题及其详细解答。

1. SJ 2570-1985标准的主要内容是什么？

SJ 2570-1985 是中国国家军用标准，规定了声表面波（SAW）滤波器的性能测试方法。该标准涵盖了滤波器的关键性能指标，如插入损耗、带宽、频率响应、隔离度等，并提供了详细的测试步骤和要求。

2. 声表面波滤波器的插入损耗如何测试？

插入损耗是指滤波器在通带内信号通过时的能量损失。测试方法如下：

• 使用矢量网络分析仪连接滤波器的输入和输出端。
• 设置仪器的工作频率范围，确保覆盖滤波器的通带。
• 记录通带内的S21参数（即插入损耗），并根据标准要求进行校准和修正。

3. 如何确定滤波器的带宽？

滤波器的带宽通常定义为插入损耗小于某一阈值（如3 dB）的频率范围。具体步骤包括：

• 使用频谱分析仪或网络分析仪测量滤波器的频率响应。
• 找到插入损耗等于3 dB的两个频率点。
• 计算这两个频率点之间的差值，即为滤波器的带宽。

4. 测试声表面波滤波器的频率响应时需要注意哪些事项？

频率响应测试是评估滤波器性能的重要环节，需注意以下几点：

• 确保测试设备的频率分辨率足够高，以准确捕捉滤波器的频率特性。
• 避免外界电磁干扰，确保测试环境安静。
• 在测试前对设备进行校准，以消除测量误差。

5. 滤波器的隔离度测试是如何进行的？

隔离度是指滤波器抑制不需要的信号的能力。测试方法如下：

• 将滤波器的输入端连接到信号源，输出端连接到频谱分析仪。
• 分别测试通带内和阻带内的信号强度。
• 计算通带与阻带之间的信号强度差异，即为隔离度。

6. SJ 2570-1985标准是否适用于所有类型的声表面波滤波器？

不是。该标准主要适用于军事领域的声表面波滤波器，对于民用或工业用途的滤波器可能需要参考其他相关标准。在实际应用中，应根据具体需求选择合适的测试方法。

7. 如果测试结果不符合标准要求怎么办？
