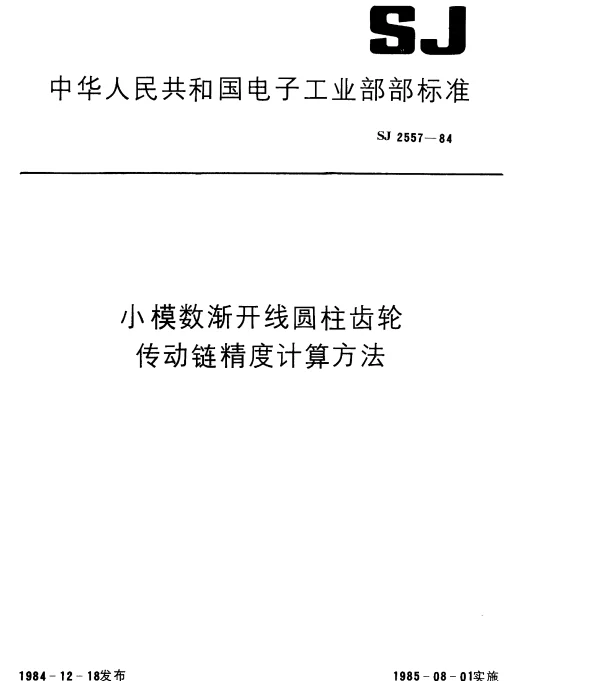

SJ 2557-1984 小模数渐开线圆柱齿轮传动链精度计算方法

小模数渐开线圆柱齿轮传动链精度计算方法

在机械工程领域，齿轮传动是实现动力传递和运动转换的重要部件。而随着现代工业对设备性能要求的提高，小模数渐开线圆柱齿轮因其结构紧凑、传动效率高、运行平稳等特点，在精密仪器、微型电机以及航空航天等领域得到了广泛应用。为了确保这些齿轮传动系统的可靠性和精确性，制定了一系列国家标准，其中《SJ 2557-1984 小模数渐开线圆柱齿轮传动链精度计算方法》便是其中之一。

标准概述与背景

SJ 2557-1984 是中国电子工业部于1984年发布的一项行业标准，主要用于规范小模数渐开线圆柱齿轮传动链的设计、制造及检验过程中的精度计算方法。这一标准不仅适用于电子工业中的精密齿轮传动系统，还为其他需要高精度齿轮的应用场景提供了参考依据。小模数齿轮的特点在于其齿距较小，通常模数（m）小于1，因此对加工精度的要求极高。

该标准的核心在于通过科学合理的数学模型和计算公式，帮助设计人员准确评估齿轮传动链的精度等级，并指导生产环节优化工艺参数，从而最大限度地减少误差积累，提升整体性能。此外，标准还强调了对齿轮啮合特性的分析，包括中心距偏差、齿形误差、齿向误差等关键指标的量化处理。

精度计算的关键要素

根据 SJ 2557-1984 的规定，齿轮传动链的精度计算涉及多个维度的技术细节。以下是几个重要的子话题：

• 模数选择与齿形设计：小模数齿轮的模数越小，其齿形越复杂，加工难度也越大。因此，在设计阶段需要综合考虑材料强度、负载条件以及工作环境等因素，合理确定模数值。同时，采用先进的数控机床加工能够显著改善齿形精度。
• 中心距偏差控制：中心距偏差直接影响齿轮啮合的质量。标准中提出了基于几何关系的中心距公差分配方案，要求制造商严格遵守相关公差带范围，以保证装配后的传动平稳性。
• 齿形误差检测：齿形误差是衡量齿轮质量的重要指标之一。标准推荐使用三坐标测量机（CMM）或光学投影仪等高精度设备对齿形进行检测，并将结果与理论曲线对比，确保符合规定的允许值。
• 齿向误差分析：齿向误差主要反映齿轮轴线方向上的不平行度问题。通过建立动态模拟模型，可以预测不同工况下齿向误差对传动效率的影响，进而采取措施加以改进。

实际应用案例

某知名电子企业曾面临一款微型步进电机齿轮箱的设计挑战。由于该产品需满足极高的定位精度要求，传统的大模数齿轮无法胜任。经过多次试验，研发团队决定采用小模数渐开线圆柱齿轮作为解决方案。在设计过程中，他们严格按照 SJ 2557-1984 标准的要求，从模数选择到最终装配全程跟踪精度计算。

具体实施步骤如下：

• 首先，根据负载扭矩和转速需求初步选定模数为0.8。
• 其次，利用计算机辅助设计软件（CAD）生成齿轮三维模型，并导入有限元分析平台验证应力分布情况。
• 再次，按照标准提供的公式计算中心距偏差，并调整刀具路径以补偿误差。
• 最后，在生产线安装完成后，使用激光干涉仪测量实际传动比，确认其与设计值的一致性。

最终，这批齿轮箱成功实现了预期目标，其传动效率高达96%，并且使用寿命延长了30%以上。这一成果充分证明了 SJ 2557-1984 在实际工程中的指导意义。

总结展望

综上所述，SJ 2557-1984 小模数渐开线圆柱齿轮传动链精度计算方法是一项具有深远影响的技术规范，它不仅填补了国内相关领域的空白，也为国际标准化进程贡献了宝贵经验。未来，随着新材料和新技术的发展，我们期待看到更加完善的修订版本出台，进一步推动齿轮传动技术的进步。
