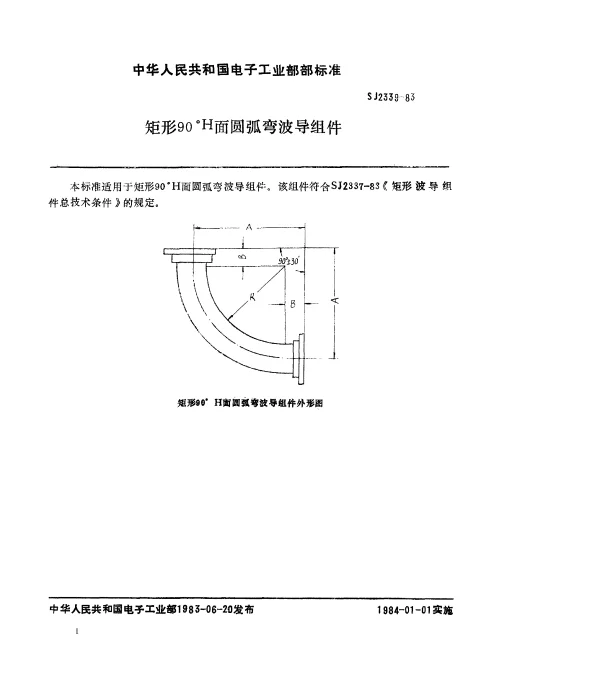

SJ 2339-1983 矩形90°H面圆弧弯波导组件

关于SJ 2339-1983 矩形90°H面圆弧弯波导组件的常见问题解答

以下是关于SJ 2339-1983标准中矩形90°H面圆弧弯波导组件的常见问题及其详细解答。

1. SJ 2339-1983标准是什么？

SJ 2339-1983是中国国家军用标准，规定了矩形90°H面圆弧弯波导组件的设计、制造和检验要求。该标准适用于雷达、通信等领域的微波传输系统。

2. 什么是矩形90°H面圆弧弯波导组件？

矩形90°H面圆弧弯波导组件是一种用于微波传输的波导元件，其特点是通过90°弯曲设计实现信号的转向。H面指的是波导截面中的水平方向（横向），而圆弧弯设计则使波导在弯曲过程中保持良好的传输性能。

3. 为什么需要这种波导组件？

• 在雷达和通信系统中，信号路径通常需要改变方向以适应设备布局。
• 传统的直角弯波导可能会引入较大的反射损耗，而圆弧弯波导可以减少这种损耗。
• 圆弧弯设计还能提高机械强度和稳定性。

4. 圆弧弯波导组件的关键技术指标有哪些？

• 尺寸精度：波导的内径、外径和长度需符合标准规定的公差范围。
• 弯曲半径：根据波导的频率范围，弯曲半径需满足特定要求，以避免信号失真。
• 表面质量：波导内壁需光滑无毛刺，以减少信号损耗。
• 材料选择：通常采用铝或铜材质，具有良好的导电性和耐腐蚀性。

5. 如何判断圆弧弯波导是否合格？

合格的圆弧弯波导组件需要通过以下测试：

• 外观检查：确认波导表面无裂纹、变形或划痕。
• 尺寸测量：使用精密仪器测量波导的内外径及弯曲角度。
• 射频性能测试：检测插入损耗、回波损耗和驻波比是否符合标准。
• X光检测：检查内部是否存在气泡或夹杂物。

6. 使用圆弧弯波导组件时需要注意哪些事项？

• 安装时避免过度弯曲，以免损坏波导。
• 连接处需使用匹配的法兰盘，并确保密封良好。
• 定期清洁波导内壁，防止灰尘或污染物影响传输性能。
• 避免长时间暴露在高温或潮湿环境中。

7. 圆弧弯波导组件与直角弯波导相比有何优势？

• 圆弧弯波导的反射损耗更低，能有效提升信号传输效率。
• 圆弧设计减少了机械应力集中，提高了结构的可靠性。
• 更适合高频段应用，特别是在对性能要求较高的场景中。

8. 圆弧弯波导组件的应用领域有哪些？

• 雷达系统：用于天线馈线系统。
• 通信设备：如卫星通信地面站。
• 电子对抗设备：用于信号传输路径调整。
• 航空航天领域：用于机载雷达和通信系统。

9. 如果发现圆弧弯波导组件出现异常怎么办？

如果发现波导组件存在信号衰减增大、连接处松动等问题，应立即停止使用并进行以下操作：

• 检查波导内外壁是否有损伤。
• 重新校准连接点的密封性。
• 必要时更换新的波导组件。

10. 如何正确存储圆弧弯波导组件？

• 存放在干燥、通风的环境中，避免阳光直射。
• 避免与化学物质接触，以防腐蚀。
• 轻拿轻放，避免剧烈碰撞。
