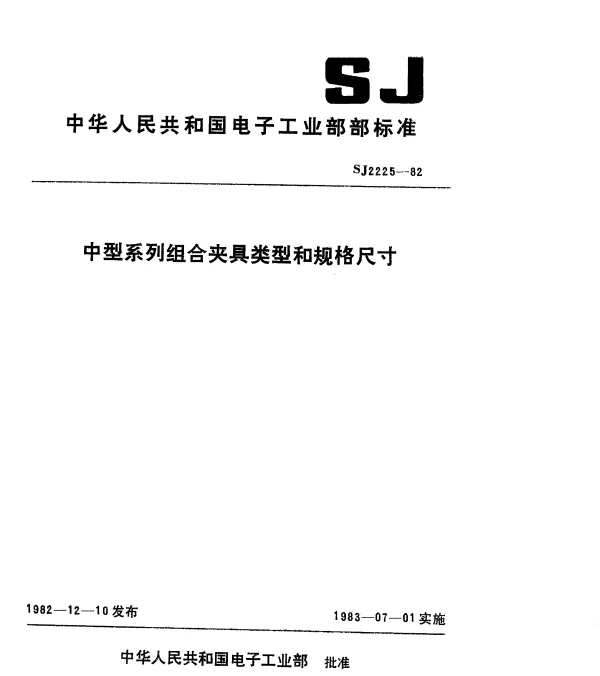

SJ 2225-1982 中型系列组合夹具类型和规格尺寸

摘要

SJ 2225-1982 是中国机械工业领域中关于中型系列组合夹具的标准之一，其详细规定了夹具的类型与规格尺寸。本文将围绕该标准的核心内容展开分析，探讨其在实际应用中的意义，并对夹具的设计特点进行系统性阐述。

引言

组合夹具作为一种模块化、可重复使用的工装设备，在现代机械加工行业中占据重要地位。SJ 2225-1982 标准为中型系列组合夹具提供了统一的技术规范，使得夹具的设计、生产和使用更加规范化和高效化。本研究旨在通过解析该标准的具体内容，揭示其在工业实践中的价值。

中型系列组合夹具的类型

根据 SJ 2225-1982 的规定，中型系列组合夹具主要分为以下几类：

• 基础件：用于提供支撑和定位的基础部件，包括底板、立柱等。
• 导向件：用于引导刀具或工件运动的部件，例如导向套和导轨。
• 夹紧件：实现工件固定的关键部件，如螺栓、压板等。
• 特殊功能件：针对特定加工需求设计的专用夹具组件，例如旋转台和分度盘。

规格尺寸的标准化

SJ 2225-1982 对中型系列组合夹具的规格尺寸进行了严格的规定，确保了夹具之间的互换性和通用性。以下是部分关键尺寸要求：

• 底板厚度不得小于 20mm，宽度应为 100mm 的整数倍。
• 立柱高度范围为 100mm 至 400mm，直径为 25mm 或 32mm。
• 导向套内径公差控制在 ±0.02mm 范围内，外径公差为 ±0.05mm。
• 螺栓孔中心距需符合模数化设计要求，最小间距为 50mm。

结论

SJ 2225-1982 标准为中型系列组合夹具的类型和规格尺寸提供了科学合理的指导，不仅提升了夹具的实用性和可靠性，还促进了机械加工行业的标准化进程。未来，随着技术的发展，该标准仍有进一步优化的空间，以满足更广泛的应用需求。
