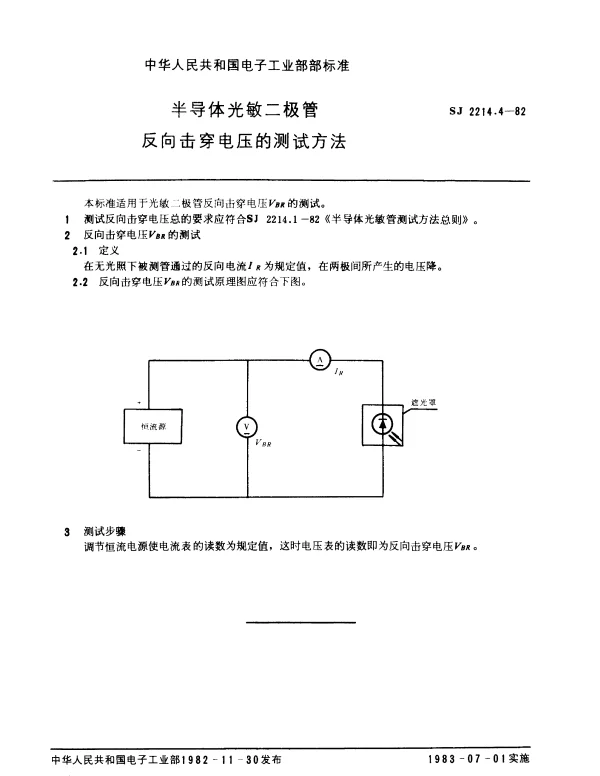

SJ 2214.4-1982 半导体光敏二极管反向击穿电压的测试方法

半导体光敏二极管反向击穿电压的测试方法

SJ 2214.4-1982 是中国制定的一项关于半导体光敏二极管反向击穿电压测试方法的标准。这项标准的出台旨在规范和统一光敏二极管在生产、检测及应用过程中的测试流程，确保产品质量的一致性与可靠性。光敏二极管作为一种重要的光电转换元件，在现代电子设备中有着广泛的应用，其性能直接影响到系统的稳定性和效率。因此，了解并掌握反向击穿电压的测试方法显得尤为重要。

反向击穿电压的基本概念

反向击穿电压是指当光敏二极管承受的反向电压超过某一临界值时，器件内部的绝缘层发生击穿现象，导致电流急剧增加的现象。这一特性是光敏二极管的重要参数之一，它不仅反映了器件的耐压能力，还与器件的结构设计和制造工艺密切相关。在实际应用中，如果反向击穿电压过低，可能会导致器件失效甚至损坏整个电路系统。

测试方法概述

SJ 2214.4-1982 标准中规定的测试方法主要包括以下几个步骤：

• 准备工作：首先需要准备一台高精度的直流电源和一个能够精确测量电流的仪器。此外，还需要确保测试环境无尘、无电磁干扰。
• 加压过程：将光敏二极管的阳极连接到直流电源的正极，阴极连接到负极。逐步增加电源电压，同时密切监测流经二极管的电流变化。
• 观察击穿点：当电流突然增大时，记录此时的电压值，即为反向击穿电压。
• 数据记录与分析：重复多次测试以验证结果的准确性，并对数据进行统计分析，确保测试结果具有代表性。

影响反向击穿电压的因素

反向击穿电压受多种因素的影响，包括但不限于以下几点：

• 材料特性：光敏二极管的核心材料决定了其基本的电气性能。例如，硅基材料通常具有较高的击穿电压，而砷化镓等化合物半导体则可能表现出较低的击穿电压。
• 制造工艺：不同的制造工艺会导致器件内部结构的差异，从而影响反向击穿电压的表现。例如，杂质掺杂浓度、结深等因素都会显著改变器件的击穿特性。
• 温度效应：温度的变化也会对反向击穿电压产生重要影响。一般情况下，随着温度升高，击穿电压会有所降低。

实际案例分析

以某知名电子企业生产的型号为PD-100的光敏二极管为例，其反向击穿电压的测试结果如下表所示：

从以上数据可以看出，该型号光敏二极管的反向击穿电压稳定在50V左右，符合SJ 2214.4-1982标准的要求。这表明该产品的质量控制较为严格，能够在各种复杂环境下保持良好的性能表现。

总结

SJ 2214.4-1982 标准为半导体光敏二极管反向击穿电压的测试提供了科学合理的指导，对于保障产品质量和提升行业技术水平具有重要意义。通过深入理解测试原理和影响因素，我们可以更好地优化生产工艺，提高产品性能。未来，随着新材料和新技术的发展，反向击穿电压的研究还将不断深入，为光电领域的进步注入新的活力。
