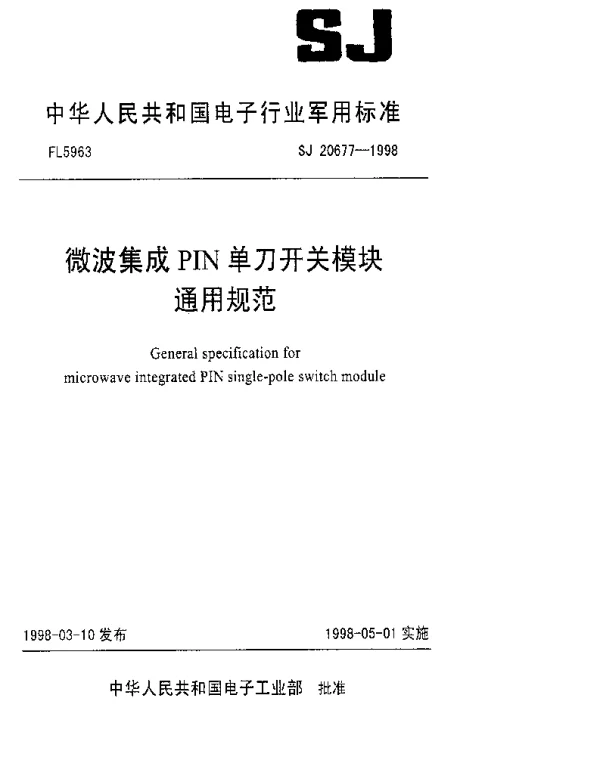

SJ 20677-1998 微波集成PIN单刀开关模块通用规范

SJ 20677-1998 微波集成PIN单刀开关模块通用规范

SJ 20677-1998 是中国国家军用标准中关于微波集成PIN单刀开关模块的通用规范。这一标准为设计、生产和测试此类微波器件提供了统一的技术要求和质量控制依据，是确保微波通信设备稳定性和可靠性的基础。本文将从标准的背景、技术要点、应用场景以及未来发展趋势等方面展开详细分析。

标准背景与意义

随着现代电子信息技术的发展，微波器件在雷达、卫星通信、导航系统等领域的应用日益广泛。微波集成PIN单刀开关模块作为微波电路中的关键元件，其性能直接影响整个系统的信号传输效率和稳定性。因此，制定统一的标准对于规范行业生产、提升产品质量具有重要意义。

在此背景下，SJ 20677-1998 标准应运而生。该标准不仅明确了微波集成PIN单刀开关模块的设计参数、制造工艺、测试方法等基本要求，还特别针对军用环境下的特殊需求进行了优化，如抗干扰能力、高低温适应性等。

技术要点解析

SJ 20677-1998 标准涵盖了多个重要的技术指标，以下是其中的核心内容：

• 工作频率范围：标准规定了微波集成PIN单刀开关模块的工作频率范围，通常覆盖从数百MHz到数十GHz。
• 插入损耗：插入损耗是指信号通过开关时的能量损失，标准要求其值尽可能小，以保证信号完整性。
• 隔离度：隔离度反映了开关在断开状态下的屏蔽效果，高隔离度能够有效减少串扰。
• 开关速度：开关切换时间直接影响系统的响应速度，标准对开关速度提出了明确要求。
• 可靠性与环境适应性：考虑到军事用途，标准对模块的耐久性、抗冲击性、防潮性等提出了严格要求。

这些技术指标共同构成了微波集成PIN单刀开关模块的基本性能框架，为后续的设计与生产提供了明确指导。

应用场景与案例分析

微波集成PIN单刀开关模块广泛应用于各类微波通信系统中。例如，在卫星通信领域，这种模块被用于切换不同频段的信号，从而实现多频段通信；在雷达系统中，它则用于动态调整天线的发射和接收路径。

以某国产雷达系统为例，该系统采用了符合SJ 20677-1998 标准的微波集成PIN单刀开关模块。通过优化设计，该模块实现了低于0.5dB的插入损耗和超过60dB的隔离度，显著提升了雷达的整体性能。此外，该模块在极端温度条件下的表现也达到了预期目标，为系统的全天候运行提供了保障。

未来发展趋势

尽管SJ 20677-1998 标准已经为微波集成PIN单刀开关模块的发展奠定了坚实基础，但随着技术的进步，未来的微波器件将朝着更高集成度、更低功耗、更宽频带的方向发展。

• 小型化与集成化：通过采用先进的半导体工艺，未来的微波集成PIN单刀开关模块有望进一步减小体积，提高集成度。
• 智能化：结合人工智能技术，未来的模块可能具备自适应调节功能，可根据实时信号环境自动优化性能。
• 新材料的应用：新型材料（如石墨烯）的引入可能会带来更低的插入损耗和更高的隔离度。

可以预见，随着技术的不断进步，微波集成PIN单刀开关模块将在更多领域发挥重要作用。

总结

SJ 20677-1998 微波集成PIN单刀开关模块通用规范是中国电子工业的重要技术成果之一，它不仅为微波器件的设计与生产提供了标准化依据，还推动了相关行业的快速发展。在未来，随着技术的不断创新，微波集成PIN单刀开关模块必将在更广泛的领域展现其独特价值。
