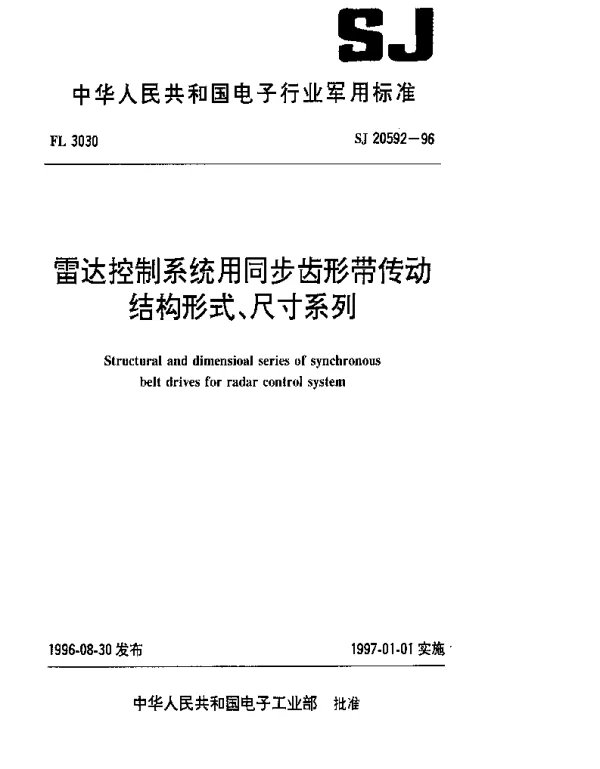

SJ 20592-1996 雷达控制系统用同步齿形带传动结构形式、尺寸系列

雷达控制系统用同步齿形带传动结构形式与尺寸系列

SJ 20592-1996 是中国制定的一项国家标准，用于规范雷达控制系统中同步齿形带传动的结构形式和尺寸系列。这项标准为雷达系统的高效运行提供了重要的技术支持，尤其是在军事和民用雷达领域中，同步齿形带传动是确保设备稳定性和精确性的重要组成部分。

同步齿形带传动的基本原理

同步齿形带是一种通过齿形啮合来传递运动和动力的柔性传动装置。它具有高效率、低噪音、长寿命等优点，广泛应用于各种工业设备中。在雷达控制系统中，同步齿形带主要用于连接驱动电机和负载设备，确保两者之间的同步运转。

同步齿形带的核心在于其独特的齿形设计。这些齿形能够与齿轮或轮槽精确啮合，从而实现平稳的传动过程。与传统的皮带传动相比，同步齿形带避免了打滑现象，因此可以提供更高的传动精度。

• 材料选择：同步齿形带通常由高强度聚氨酯或橡胶制成，表面覆盖有耐磨的纤维织物，以增强其耐用性。
• 齿形设计：齿形的设计直接影响到传动性能。常见的齿形包括梯形齿、圆弧齿等，每种齿形都有其特定的应用场景。

雷达控制系统中的应用

雷达系统对传动装置的要求非常高，需要具备高精度、高可靠性和快速响应能力。同步齿形带传动因其优异的性能，在雷达天线驱动系统中得到了广泛应用。

在雷达天线的旋转控制中，同步齿形带传动可以确保天线按照预定轨迹精确移动，这对于捕捉目标信号至关重要。例如，在某型防空雷达系统中，同步齿形带传动被用来驱动天线的水平和垂直旋转机构，确保天线能够在极短时间内完成扫描任务。

尺寸系列与标准化

SJ 20592-1996 标准详细规定了同步齿形带的尺寸系列，包括带宽、齿距、节距圆直径等参数。这些参数的选择直接影响到传动系统的性能表现。

• 带宽：带宽决定了传动带所能承受的最大载荷。在雷达系统中，带宽的选择需综合考虑天线重量和驱动电机功率。
• 齿距：齿距是同步齿形带的关键参数之一，直接影响到传动的平稳性和精度。标准中列出了多种齿距规格，以适应不同的应用场景。
• 节距圆直径：这是指带齿与齿轮啮合时的接触点所在的圆周直径，对于保证传动的稳定性至关重要。

标准化的尺寸系列不仅便于生产制造，还提高了不同厂商产品之间的互换性，降低了维护成本。例如，在某雷达制造企业中，采用符合 SJ 20592-1996 标准的同步齿形带后，维修人员可以在不同型号的雷达系统之间快速更换传动部件，大大提升了维护效率。

实际案例分析

以某型号气象雷达为例，该雷达的天线驱动系统采用了符合 SJ 20592-1996 标准的同步齿形带传动。该雷达需要在恶劣的天气条件下长时间工作，对传动装置的可靠性提出了极高要求。

在实际运行中，同步齿形带传动表现出色，成功完成了多次连续扫描任务。特别是在强风环境下，传动系统依然保持了稳定的运行状态，未出现任何故障。这充分证明了同步齿形带传动在极端条件下的优越性能。

总结

SJ 20592-1996 标准为雷达控制系统中的同步齿形带传动提供了统一的技术规范，确保了设备的可靠性和精确性。通过合理的尺寸系列设计和严格的制造标准，同步齿形带传动已经成为现代雷达系统不可或缺的一部分。

未来，随着雷达技术的不断发展，同步齿形带传动也将面临新的挑战和机遇。研发更高效的材料和更先进的齿形设计将是提升传动性能的关键方向。同时，标准化的推广将进一步推动相关产业的发展，为国防和民用领域的雷达技术进步贡献力量。
