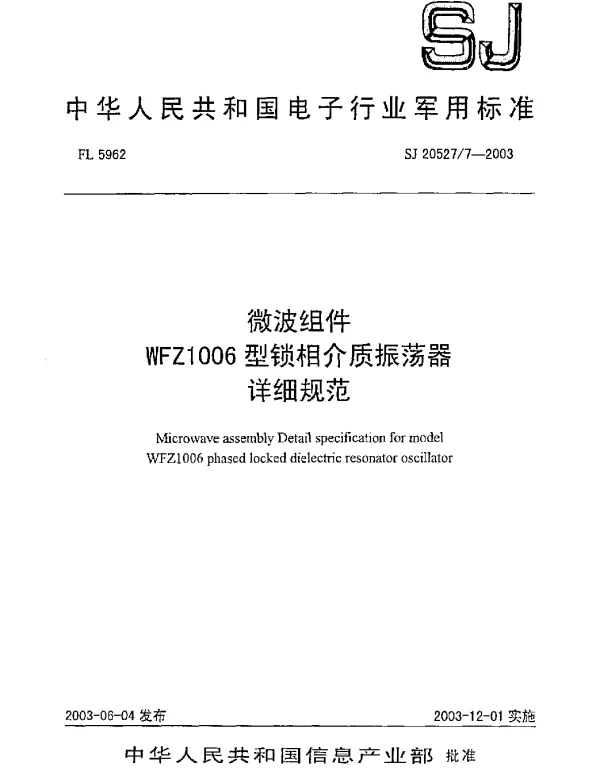

SJ 205277-2003 微波组件WFZ1006型锁相介质振荡器详细规范

微波组件WFZ1006型锁相介质振荡器概述

微波组件WFZ1006型锁相介质振荡器是一种高性能的微波信号源设备，其技术标准由SJ 205277-2003规范进行详细规定。该设备广泛应用于雷达、通信系统以及电子对抗等领域，其核心功能是提供高稳定性和高精度的微波信号输出。WFZ1006型锁相介质振荡器通过锁相技术与介质谐振器的结合，实现了频率稳定度和相位噪声的优化，从而满足现代电子设备对高性能微波信号的需求。

技术标准与规范解析

SJ 205277-2003标准为WFZ1006型锁相介质振荡器提供了全面的技术指导，包括设计要求、性能指标、测试方法以及可靠性评估等内容。该标准不仅涵盖了振荡器的基本参数，如频率范围、输出功率、相位噪声等，还对环境适应性提出了严格要求，例如温度变化、振动冲击和电磁兼容性等。这些规范确保了振荡器在复杂工作环境下依然能够保持稳定可靠的运行。

• 频率范围: WFZ1006型振荡器的工作频率通常覆盖多个频段，例如X波段（8GHz-12GHz）或Ku波段（12GHz-18GHz），具体取决于应用需求。
• 输出功率: 输出功率一般在10mW至50mW之间，可满足不同应用场景的功率需求。
• 相位噪声: 根据SJ 205277-2003的要求，振荡器的相位噪声需达到-100dBc/Hz以下（1kHz偏移），以确保信号质量。

锁相技术与介质谐振器的应用

WFZ1006型锁相介质振荡器的核心技术在于锁相环（PLL）与介质谐振器的结合。锁相技术通过反馈控制机制，使振荡器的输出频率锁定到参考信号上，从而显著提高频率稳定性。而介质谐振器则以其低损耗、高Q值的特点，进一步提升了振荡器的频率选择性和稳定性。

在实际应用中，锁相技术与介质谐振器的协同作用可以有效降低相位噪声，提高频率分辨率。例如，在某雷达系统中，采用WFZ1006型振荡器替代传统振荡器后，系统的测距精度提高了约10%，同时抗干扰能力显著增强。

实际案例分析

以某国防工程项目为例，WFZ1006型锁相介质振荡器被用于新一代通信系统的信号源模块中。该项目对振荡器的性能指标提出了极高的要求，包括频率稳定度优于±1ppm、相位噪声优于-105dBc/Hz（1kHz偏移）以及工作温度范围为-40℃至+85℃。

在项目实施过程中，振荡器经过严格的测试验证，成功满足了所有技术指标。特别是在高温高湿环境下的长时间运行测试中，WFZ1006型振荡器表现出色，未出现任何性能下降或故障现象。这一成果不仅证明了振荡器的卓越性能，也体现了SJ 205277-2003标准的科学性和实用性。

未来发展趋势与挑战

随着微波技术的快速发展，WFZ1006型锁相介质振荡器面临着更高的性能要求和更复杂的使用场景。未来的研发方向主要包括以下几个方面：

• 进一步降低相位噪声，提升频率稳定度，以满足更高精度的应用需求。
• 开发小型化、集成化的振荡器模块，以适应便携式设备和空间有限的应用环境。
• 加强环境适应性研究，特别是在极端气候条件下的长期运行能力。

尽管如此，WFZ1006型锁相介质振荡器仍然在当前的技术水平下展现出强大的竞争力。其优异的性能和可靠的表现使其成为微波领域的重要组成部分，为各类高端电子设备提供了坚实的技术支撑。
