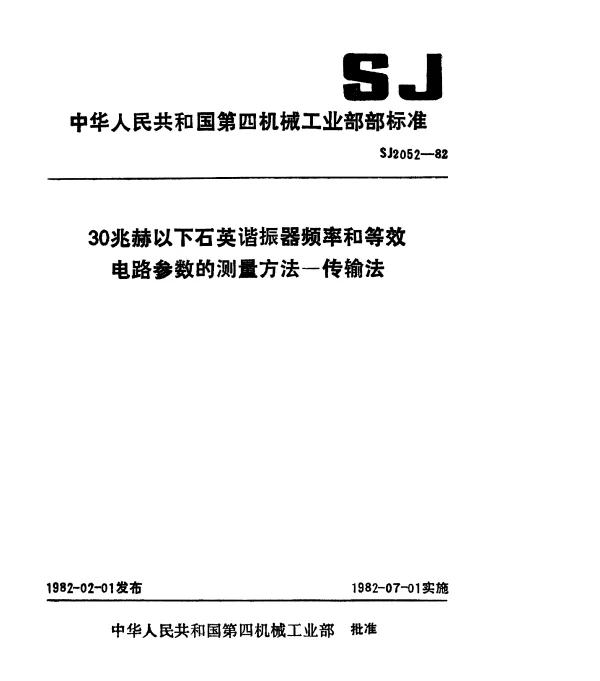

SJ 2052-1982 30兆赫以下石英谐振器频率和等效电路参数的测量方法.传输法

摘要

本文基于SJ 2052-1982标准，探讨了30兆赫以下石英谐振器频率和等效电路参数的测量方法，重点分析了传输法的原理、实施步骤及其在实际应用中的优势与局限性。

引言

石英谐振器是电子设备中不可或缺的关键元件，其频率稳定性和等效电路参数直接影响系统的性能。为了确保这些参数的准确性，SJ 2052-1982标准提出了多种测量方法，其中传输法因其简便性和高效性受到广泛关注。

传输法的原理

传输法的核心在于通过测量石英谐振器在特定频率下的传输特性来推导其频率和等效电路参数。这种方法利用了谐振器的阻抗特性，通过比较输入信号与输出信号之间的相位差和幅度变化，可以准确计算出谐振器的谐振频率及相关参数。

测量步骤

• 准备阶段：选择合适的测试仪器（如网络分析仪）并校准设备。
• 连接设备：将石英谐振器正确连接到测试电路中，确保信号源和接收端的匹配。
• 采集数据：在目标频率范围内逐步扫描，并记录输入与输出信号的幅度及相位信息。
• 数据分析：利用采集的数据绘制传输曲线，并通过曲线拟合确定谐振频率和等效电路参数。

传输法的优势与局限性

传输法具有以下优点：

• 操作简单，适合批量测试。
• 对环境干扰不敏感，测量结果较为稳定。

然而，该方法也存在一定的局限性：

• 对于高频段的测量精度可能有所下降。
• 需要精确控制测试环境，以避免外部因素的影响。

结论

综上所述，传输法是一种可靠且实用的测量方法，适用于30兆赫以下石英谐振器的频率和等效电路参数测定。尽管存在一些限制，但通过合理的实验设计和技术优化，可以最大限度地发挥其优势，为相关领域的研究提供有力支持。
