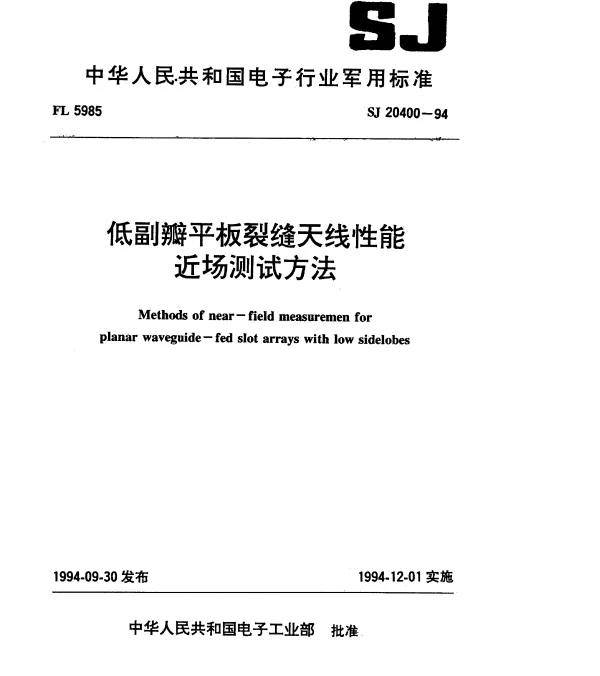

SJ 20400-1994 低副瓣平板裂缝天线性能近场测试方法

SJ 20400-1994标准概述

SJ 20400-1994《低副瓣平板裂缝天线性能近场测试方法》是中国国家军用标准之一，旨在规范低副瓣平板裂缝天线的近场测试流程和评估指标。该标准适用于军事通信、雷达系统及卫星通信等领域，对提高天线设计与制造质量具有重要意义。低副瓣平板裂缝天线因其高增益、窄波束和良好的方向性，在现代通信系统中被广泛应用。然而，其性能的精确测量需要依赖于科学合理的测试方法。

近场测试是现代天线测试的重要手段，它通过直接测量天线表面的电磁场分布来推导远场特性。与传统的远场测试相比，近场测试具有场地要求低、成本较低以及适用范围广等优势。因此，制定统一的测试方法对于确保测试结果的一致性和可靠性至关重要。

低副瓣平板裂缝天线的特点与应用

低副瓣平板裂缝天线是一种平面型天线，其核心结构由裂缝阵列组成。裂缝的设计直接影响天线的辐射特性，尤其是副瓣电平。副瓣电平越低，意味着天线的主波束更加集中，干扰信号的影响更小。这种天线通常用于需要高精度指向和稳定传输的场景，例如卫星地面站、航空导航系统和军事通信设备。

以某型号卫星通信天线为例，该天线采用了低副瓣平板裂缝技术，其副瓣电平低于-30dB，显著优于传统天线。这一性能得益于精密的裂缝设计和严格的加工工艺控制。此外，该天线还具备宽频带覆盖能力，能够在多个频段内保持稳定的性能表现。

• 高增益：低副瓣平板裂缝天线的增益通常超过40dB，能够有效提升信号传输距离。
• 窄波束：主波束宽度小于5°，适合长距离点对点通信。
• 抗干扰能力强：低副瓣设计减少了旁瓣泄漏，降低了外界干扰的影响。

近场测试的基本原理与步骤

近场测试的核心在于通过测量天线表面的电磁场分布，利用数学模型将其转化为远场参数。根据SJ 20400-1994标准，测试过程主要包括以下几个步骤：

1. 测试环境准备：选择合适的测试场地，安装必要的屏蔽设施以减少外界干扰。
2. 天线定位：将待测天线固定在测试平台上，并调整至指定位置。
3. 数据采集：使用探针或扫描仪沿天线表面逐点测量电场强度和相位分布。
4. 数据分析：将采集的数据输入计算机，通过傅里叶变换或其他算法计算远场参数。
5. 结果验证：对比理论值与实测值，确保测试结果的准确性。

在实际操作中，测试仪器的选择尤为关键。例如，某科研机构采用了一款高精度矢量网络分析仪，其频率范围覆盖了天线的工作频段，分辨率高达1GHz。通过多次校准，该仪器的测量误差被控制在±0.5%以内，为测试提供了可靠保障。

测试方法的应用案例

某军工企业曾使用SJ 20400-1994标准对其研发的低副瓣平板裂缝天线进行了全面测试。该天线主要用于导弹制导系统，对性能要求极为苛刻。测试结果显示，天线的副瓣电平达到了-35dB，主波束指向精度优于0.1°，完全满足设计指标。

为了进一步验证测试方法的有效性，研究人员还对比了远场测试的结果。两者之间的偏差仅为1%，证明了近场测试方法的高度准确性。这一成功案例不仅验证了标准的可行性，也为后续类似项目的实施积累了宝贵经验。

未来发展方向

随着科技的进步，低副瓣平板裂缝天线的应用领域正在不断扩大。未来，测试技术也将朝着更高精度和智能化方向发展。例如，基于人工智能的自动测试系统可以大幅缩短测试时间，提高工作效率。同时，新型材料的应用将进一步优化天线性能，使其适应更多复杂应用场景。

总之，SJ 20400-1994标准作为低副瓣平板裂缝天线测试领域的权威指南，为行业的发展奠定了坚实基础。通过不断改进测试技术和深化理论研究，我们有理由相信，未来的天线产品将在性能和可靠性上实现新的突破。
