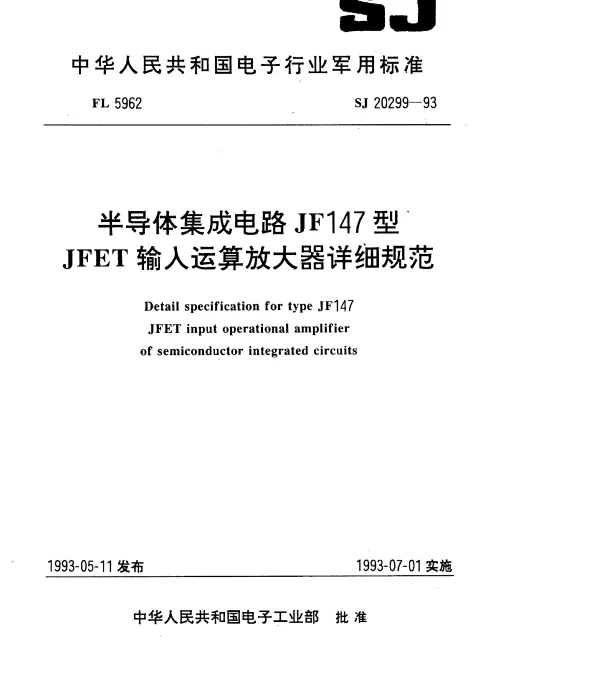

SJ 20299-1993 半导体集成电路JF147型JFET输入运算放大器详细规范

摘要：本文件规定了JF147型JFET输入运算放大器的详细技术要求、测试方法及质量评定程序。本文件适用于JF147型JFET输入运算放大器的设计、生产和验收。
Title：Semiconductor Integrated Circuit - Detailed Specifications for JF147 Type JFET Input Operational Amplifier
中国标准分类号：M23
国际标准分类号：31.080.01

半导体集成电路JF147型JFET输入运算放大器概述

SJ 20299-1993 是中国制定的一项国家标准，用于详细规定半导体集成电路中 JF147 型 JFET 输入运算放大器的技术要求和测试方法。这一标准适用于设计、生产和应用领域，为相关产品的质量控制提供了重要的技术依据。JF147 型运算放大器以其高性能和高可靠性，在工业自动化、通信设备以及消费电子等领域得到了广泛应用。

JF147 的核心特点在于其 JFET（结型场效应晶体管）输入级的设计。这种输入级具有极低的输入偏置电流和输入失调电压，能够显著提高信号处理的精度和稳定性。此外，JF147 还具备宽电源电压范围、高增益和低噪声等特性，使其成为许多精密模拟电路的理想选择。

技术参数与性能指标

根据 SJ 20299-1993 标准，JF147 型运算放大器的主要技术参数包括以下几个方面：

• 输入偏置电流：通常小于 100 pA，这使得它非常适合处理微弱信号。
• 输入失调电压：最大值为 ±1 mV，确保了放大器输出的准确性。
• 增益带宽积：达到 1 MHz，适合需要较高频率响应的应用场景。
• 电源电压范围：支持双电源供电，范围为 ±5 V 至 ±15 V。
• 噪声性能：典型值为 10 nV/√Hz，有助于减少信号失真。

这些参数不仅体现了 JF147 的技术优势，也反映了其在复杂系统中的适用性。例如，在音频处理设备中，低噪声和高增益的特性可以有效提升音质；而在医疗仪器中，低输入偏置电流则能保证测量结果的精确性。

应用场景与实际案例

JF147 型运算放大器广泛应用于多个行业，其中最具代表性的案例包括工业自动化控制系统和通信设备。

在工业自动化领域，JF147 被用作传感器信号调理模块的核心组件。例如，某知名制造企业开发了一款基于 JF147 的温度监控系统，该系统通过将传感器采集的数据经过 JF147 放大后传输至中央处理器。由于 JF147 的高增益和低噪声特性，该系统的测量误差被控制在 ±0.1°C 以内，远低于行业标准的要求。

在通信设备中，JF147 则常用于射频信号的前置放大环节。一家国际领先的通信设备制造商在其最新一代基站产品中采用了 JF147，以增强接收灵敏度并降低功耗。据测试数据显示，该基站的覆盖范围较上一代产品提升了约 20%，同时功耗降低了 15%。

生产与质量控制

为了确保 JF147 型运算放大器的质量符合 SJ 20299-1993 标准，生产厂家通常会采用严格的工艺流程和检测手段。首先，在晶圆制造阶段，会对芯片的关键参数如阈值电压、漏电流等进行逐片测试，确保每一片晶圆都满足设计要求。

其次，在封装完成后，还需要对成品进行多项电气性能测试，包括输入偏置电流、增益带宽积等。例如，某大型半导体公司每年生产数百万颗 JF147 芯片，其生产线配备了先进的自动测试设备（ATE），能够在短时间内完成所有必要的测试项目。

此外，为了应对市场对环保和安全性的更高要求，部分厂商还引入了无铅焊接技术和 RoHS 认证体系。这些措施不仅提升了产品的环保性能，也为用户提供了更可靠的产品保障。

未来发展趋势

随着电子技术的不断进步，JF147 型运算放大器也在朝着更高集成度、更低功耗的方向发展。一方面，新一代产品将采用更先进的 CMOS 工艺，进一步降低功耗并提高速度；另一方面，通过引入数字补偿技术，未来的 JF147 将具备更高的线性和更低的非线性失真。
