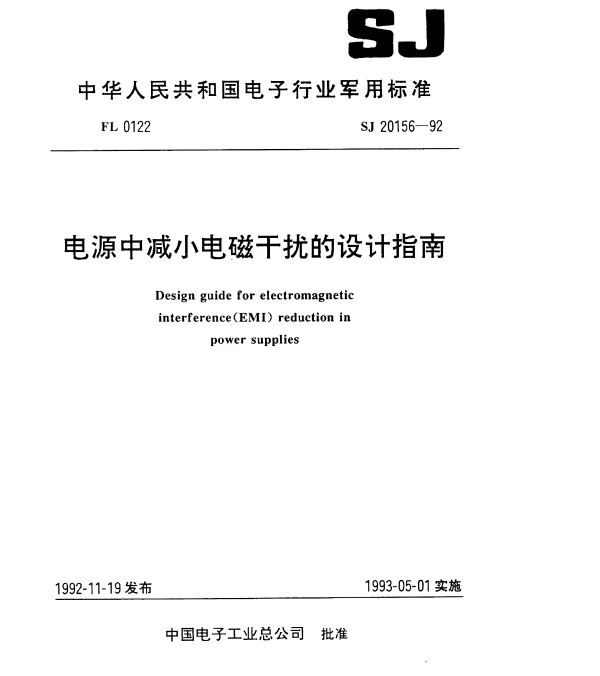

SJ 20156-1992 电源中减小电磁干扰的设计指南

常见问题解答（FAQ）

以下是关于“SJ 20156-1992 电源中减小电磁干扰的设计指南”的常见问题及其详细解答。

1. SJ 20156-1992 是什么？

SJ 20156-1992 是中国的一项国家标准，旨在为电源设计提供指导，以减少电磁干扰（EMI）。它涵盖了电路设计、布局、滤波器选择等方面的内容，是电子设备设计中降低电磁干扰的重要参考。

2. 为什么需要减少电磁干扰？

电磁干扰会对其他电子设备造成干扰，影响其正常运行。此外，过高的电磁辐射还可能违反相关法规或标准，导致产品无法通过认证。因此，减少电磁干扰是确保设备性能稳定性和合规性的关键步骤。

3. 如何在电源设计中应用 SJ 20156-1992 的指导？

在电源设计中，可以遵循以下步骤：

• 选择合适的滤波器和屏蔽材料。
• 优化电路布局，尽量缩短信号走线长度。
• 合理接地，避免地环路干扰。
• 使用共模电感和差模电感来抑制高频噪声。

4. 什么是共模噪声和差模噪声？

共模噪声是指在电源线和地之间出现的同相噪声，而差模噪声则是指在电源线之间出现的反相噪声。在设计中，通常需要分别处理这两种噪声，例如使用共模电感和差模电感。

5. SJ 20156-1992 中推荐的滤波器类型有哪些？

SJ 20156-1992 推荐了几种常见的滤波器类型：

• LC 滤波器：结合电感和电容，用于抑制高频噪声。
• RC 滤波器：电阻和电容组合，适用于低频噪声。
• π型滤波器：由两个电容和一个电感组成，具有良好的高频抑制能力。

6. 如何验证设计是否符合 SJ 20156-1992 的要求？

可以通过以下方法进行验证：

• 使用电磁兼容性测试设备测量电磁辐射水平。
• 检查设备是否通过国家或国际电磁干扰标准（如 CISPR 标准）。
• 对比实际测试结果与标准限值，确保满足要求。

7. 是否需要考虑电源输入端和输出端的隔离？

是的，电源输入端和输出端的隔离非常重要。这可以通过使用变压器或光耦合器实现，从而有效减少噪声传播和提高系统的抗干扰能力。

8. SJ 20156-1992 是否适用于所有类型的电源？

SJ 20156-1992 主要适用于开关电源和线性电源的设计。对于特殊类型的电源（如高频电源或大功率电源），可能需要额外的措施来满足标准要求。

9. 在设计中是否需要考虑成本因素？

是的，虽然减少电磁干扰至关重要，但在设计中也需要平衡成本。可以通过选择性价比高的滤波器和屏蔽材料，同时优化电路布局来降低成本。

10. 如果现有设计不符合 SJ 20156-1992，该怎么办？

如果现有设计不符合标准，可以采取以下措施：

• 重新评估电路设计，优化布局。
• 增加滤波器或屏蔽层。
• 更换更高效的元件。
• 咨询专业工程师或参考其他相关标准。
