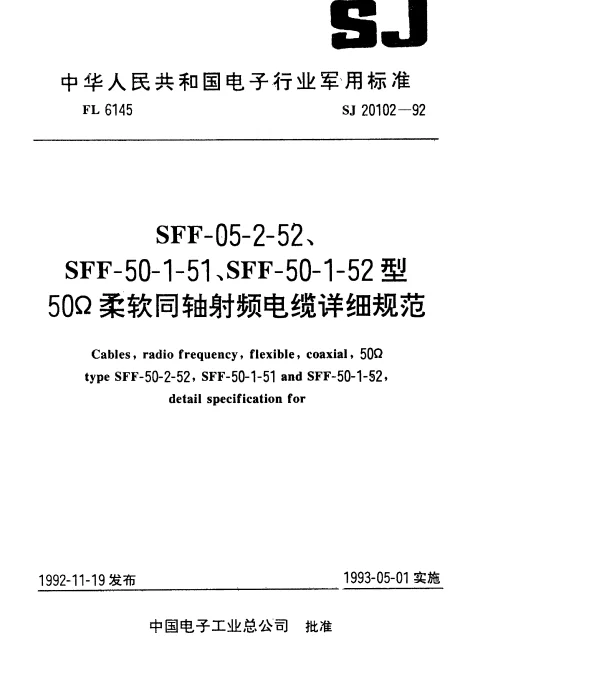

SJ 20102-1992 SFF-50-2-52型50Ω柔软同轴射频电缆详细规范

关于SJ 20102-1992 SFF-50-2-52型50Ω柔软同轴射频电缆常见问题解答

问题1：SFF-50-2-52型电缆的主要技术参数是什么？

• 阻抗：50Ω
• 外导体直径：2 mm
• 内导体直径：0.52 mm
• 工作频率范围：DC至3 GHz
• 最大电压驻波比（VSWR）：1.25:1
• 屏蔽效率：≥80 dB
• 弯曲半径：最小弯曲半径为电缆外径的6倍

问题2：SFF-50-2-52型电缆为什么被称为“柔软”电缆？

SFF-50-2-52型电缆被称为“柔软”电缆，是因为其设计采用了特殊的材料和结构，使其具有较高的柔韧性，适合在空间受限或需要频繁弯曲的应用场景中使用，而不会显著影响性能。

问题3：如何选择合适的电缆长度？

• 根据实际应用需求确定电缆长度，避免过长导致信号衰减增加。
• 建议预留一定的余量以方便安装和维护。
• 参考设备说明书中的推荐长度范围。

问题4：SFF-50-2-52型电缆是否适用于高频信号传输？

是的，SFF-50-2-52型电缆的工作频率范围为DC至3 GHz，非常适合高频信号的传输。其设计能够有效减少高频信号的损耗和失真。

问题5：如何判断电缆是否符合SJ 20102-1992标准？

• 检查电缆的型号标识是否为“SFF-50-2-52”。
• 测量电缆的阻抗、外径、屏蔽效率等关键参数，确保符合标准要求。
• 验证电缆的弯曲半径是否满足标准规定的最小值。

问题6：SFF-50-2-52型电缆的屏蔽效率为何重要？

屏蔽效率决定了电缆对外界电磁干扰的防护能力。SFF-50-2-52型电缆的屏蔽效率≥80 dB，可以有效防止外界干扰对信号质量的影响，同时减少自身信号对外界的辐射干扰。

问题7：SFF-50-2-52型电缆的弯曲半径为何要特别注意？

弯曲半径过小会导致电缆内部结构变形，从而影响信号传输性能甚至损坏电缆。因此，在安装过程中需严格遵守最小弯曲半径的要求，通常为电缆外径的6倍。

问题8：如何正确存储SFF-50-2-52型电缆？

• 避免阳光直射和高温环境，防止材料老化。
• 保持电缆远离化学物质和腐蚀性气体。
• 卷绕时注意不要过度拉紧，以免影响电缆性能。
