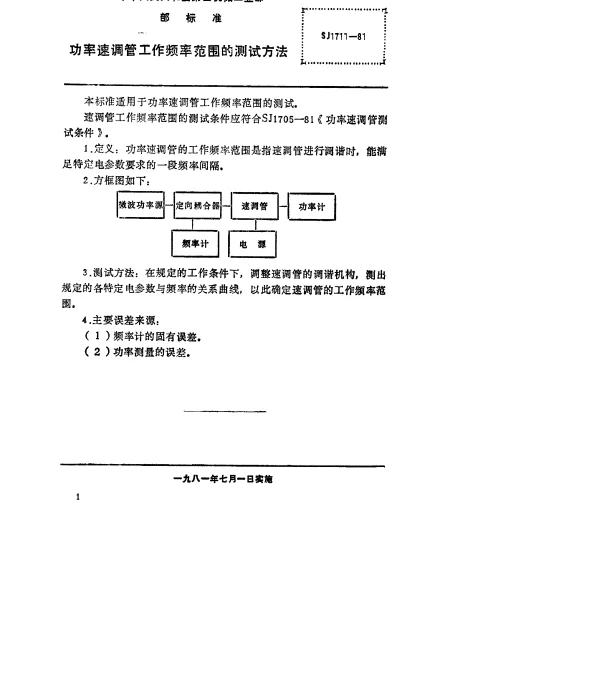

SJ 1711-1981 功率速调管工作频率范围的测试方法

功率速调管工作频率范围的测试方法

功率速调管（Klystron）是一种广泛应用于雷达、通信和粒子加速器等领域的高功率微波器件。其核心功能是将直流电能转换为高频微波能量，因此，功率速调管的工作频率范围直接决定了其适用场景和技术性能。为了确保功率速调管能够稳定运行并满足设计要求，制定科学合理的测试方法显得尤为重要。本篇文章将围绕主题“SJ 1711-1981 功率速调管工作频率范围的测试方法”展开详细讨论。

测试方法的核心内涵

SJ 1711-1981 是中国国家标准化组织发布的一项关于功率速调管测试的技术标准，其主要目的是规范功率速调管工作频率范围的测试流程，确保测试结果具有可重复性和可靠性。这项标准不仅规定了测试环境的要求，还明确了测试设备的配置以及具体的操作步骤。通过这一系列标准化操作，可以有效评估功率速调管在不同频率下的输出功率、效率和稳定性，从而为产品的优化设计提供依据。

在实际应用中，功率速调管的工作频率范围通常受到多种因素的影响，包括输入信号特性、负载条件以及内部结构参数等。因此，测试方法需要综合考虑这些变量，以确保测试结果的准确性。

测试方法的关键步骤

根据 SJ 1711-1981 的规定，功率速调管工作频率范围的测试主要包括以下几个关键步骤：

• 测试环境准备：测试应在温度和湿度稳定的环境中进行，通常要求室温保持在 20°C 至 30°C 之间，相对湿度不超过 75%。此外，测试场地应远离强电磁干扰源，以避免对测试结果造成影响。
• 测试设备校准：测试前需对所有仪器设备进行校准，包括频谱分析仪、网络分析仪和功率计等。例如，频谱分析仪的分辨率带宽和扫描速度应根据被测速调管的频率范围进行调整。
• 输入信号设置：测试时需模拟实际工作条件，设置适当的输入信号频率和功率。通常情况下，输入信号的频率应覆盖速调管的工作范围，并逐步调整以观察输出响应。
• 数据采集与分析：通过测试设备记录速调管在不同频率下的输出功率、增益和效率等参数，并绘制曲线图进行直观分析。这些数据将用于判断速调管是否符合设计指标。

实际案例分析

以某型号功率速调管为例，其设计工作频率范围为 2 GHz 至 4 GHz。在按照 SJ 1711-1981 标准进行测试时，技术人员首先搭建了标准测试平台，包括一台高性能频谱分析仪和一台高精度功率计。测试结果显示，在输入信号频率为 2.5 GHz 时，速调管的输出功率达到峰值；而在 3.5 GHz 处，输出功率略有下降，但仍保持在设计指标范围内。

通过对测试数据的进一步分析发现，速调管在接近频率上限时，输出功率的波动幅度较大，这可能与谐振腔的设计有关。为此，研发团队对谐振腔进行了优化设计，并再次进行测试，最终成功将输出功率的波动幅度降低了 10%。

测试方法的重要性与未来展望

功率速调管作为高功率微波技术的核心组件，其工作频率范围的测试方法直接影响到产品性能的可靠性和一致性。SJ 1711-1981 标准的出台，不仅为测试提供了明确的指导，也为行业内的技术交流奠定了基础。然而，随着现代电子技术的发展，功率速调管的应用场景日益多样化，对其测试方法提出了更高的要求。

未来，测试方法可能会向智能化方向发展，例如引入人工智能算法对测试数据进行实时分析，从而快速识别潜在问题并提出解决方案。此外，随着新材料和新工艺的不断涌现，测试设备也需要同步升级，以适应更高频率和更大功率的需求。

总之，SJ 1711-1981 功率速调管工作频率范围的测试方法是一项重要的技术标准，它不仅保障了产品的质量，也为行业的持续创新提供了坚实的基础。
