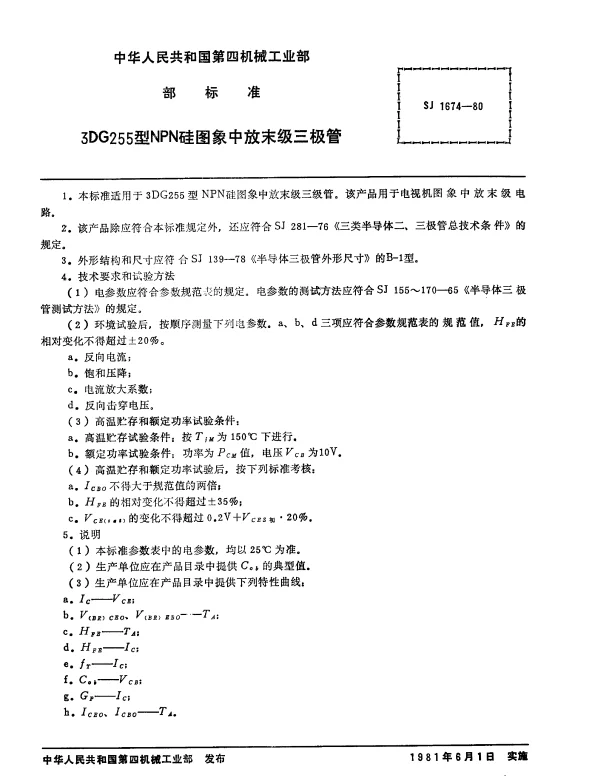

SJ 1674-1980 3DG255型NPN硅图象中放末级三极管

常见问题解答 (FAQ)

SJ 1674-1980 3DG255型NPN硅图象中放末级三极管 是一种经典的NPN硅三极管，广泛应用于图像处理和放大电路中。以下是关于此三极管的一些常见问题及其详细解答。

1. 什么是SJ 1674-1980 3DG255型三极管？

3DG255 是一种NPN型硅材料三极管，属于高频、大功率放大器中的重要元件。它通常用于电视和广播设备中的图像中频放大器（IF）末级电路，具有良好的增益特性和频率响应。

2. 3DG255的主要参数有哪些？

• 集电极-发射极击穿电压 (VCEO): 25V
• 集电极-基极击穿电压 (VCBO): 30V
• 发射极-基极击穿电压 (VEBO): 5V
• 最大集电极电流 (IC): 1A
• 最大耗散功率 (PC): 1W
• 特征频率 (fT): 高于100MHz

3. 如何正确选择3DG255的工作条件？

为了确保3DG255的正常工作，请注意以下几点：

• 工作电压不应超过其额定值（如VCEO为25V）。
• 集电极电流不得超过1A。
• 散热设计需合理，避免过热导致损坏。
• 输入信号频率应在其特征频率范围内。

4. 为什么3DG255常用于图像中放末级？

3DG255具有以下优点使其适合用于图像中放末级：

• 高增益特性，能够有效放大微弱信号。
• 宽频带响应，适用于高频信号的处理。
• 低噪声性能，有助于提高图像质量。
• 稳定的温度特性，适合长时间运行。

5. 使用3DG255时常见的误解有哪些？

• 误解一: 可以随意提高工作电压。实际上，超过额定电压可能导致击穿。
• 误解二: 不需要考虑散热问题。实际上，过热会严重影响其性能甚至损坏。
• 误解三: 只要满足电流需求即可。实际上，还需要关注频率响应和噪声水平。

6. 如何判断3DG255是否损坏？

可以通过以下方法检测三极管的状态：

• 测量集电极-发射极电阻（正常情况下应为无穷大或接近无穷大）。
• 检查基极-发射极电压（正常情况下约为0.7V左右）。
• 测试集电极-发射极导通状态（正常情况下不应导通）。

7. 3DG255是否可以替代其他型号的三极管？

在某些情况下可以替代，但需注意以下几点：

• 确保替代品的参数与3DG255一致或更高。
• 验证替代品的封装形式是否兼容。
• 测试替代品的实际性能是否满足电路要求。

8. 3DG255的典型应用电路是什么样的？

典型的图像中放末级电路如下：

• 输入信号通过耦合电容连接到基极。
• 集电极通过射频扼流圈连接到电源。
• 发射极通过电阻接地。
• 输出信号通过滤波电路提取。

9. 如何延长3DG255的使用寿命？

以下措施可以帮助延长其寿命：

• 保持工作环境温度适中。
• 定期检查散热系统是否正常工作。
• 避免过载运行。
• 使用高质量的焊接工艺。

10. 如果找不到3DG255，可以使用哪些替代品？

一些可能的替代品包括：

• 3DG12B
• 3DG20
• 2SC1815
• 2N2222

在选择替代品时，务必仔细核对参数和封装。
