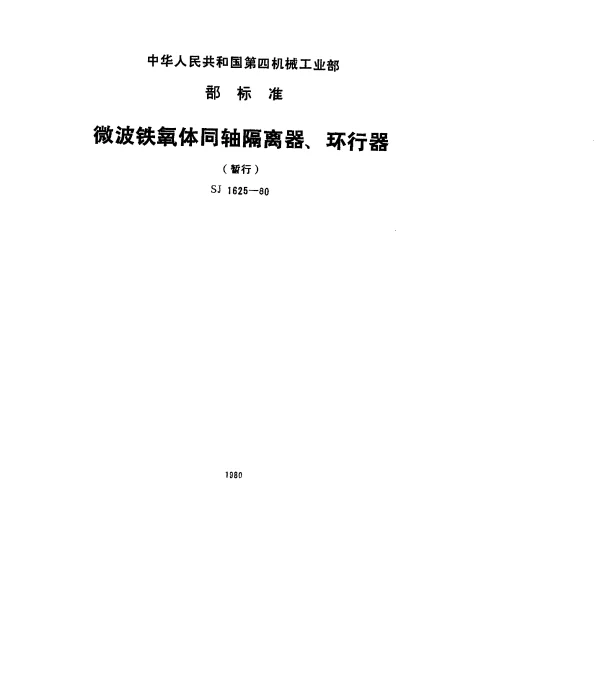

SJ 1625-1980 微波铁氧体同轴隔离器、环行器(暂行)

摘要：本文件规定了微波铁氧体同轴隔离器、环行器的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于微波铁氧体同轴隔离器、环行器的设计、生产和验收。
Title：Microwave Ferrite Coaxial Isolators and Circulators
中国标准分类号：M75
国际标准分类号：33.120

微波铁氧体同轴隔离器与环行器的研究

随着现代通信技术的快速发展，微波铁氧体器件在雷达、卫星通信和电子对抗等领域中扮演着越来越重要的角色。本文以SJ 1625-1980标准为基础，探讨了微波铁氧体同轴隔离器与环行器的设计原理、性能特点及其应用前景。

微波铁氧体同轴隔离器

微波铁氧体同轴隔离器是一种能够单向传输微波信号的无源器件。它通过利用铁氧体材料的磁各向异性特性，在特定方向上增强信号传输效率，而在相反方向上抑制信号反射。这种特性使得隔离器成为微波系统中不可或缺的组件。

• 工作原理：基于法拉第旋转效应，隔离器通过引入磁场使电磁波在正向传播时具有较低的损耗，而在反向传播时产生高反射。
• 设计要点：需要精确控制铁氧体材料的磁化强度和几何结构，以确保在指定频率范围内达到最佳隔离效果。

微波铁氧体环行器

微波铁氧体环行器则是一种能够引导微波信号按固定方向传输的器件。其核心在于通过磁场的作用，将输入信号按照顺时针或逆时针方向依次传递到下一个端口。

• 工作原理：环行器利用铁氧体的非互易性，使得信号只能沿单一方向流动，从而实现信号的定向传输。
• 应用场景：广泛应用于多路通信系统、天线馈电网络以及雷达信号处理中。

标准规范的意义

SJ 1625-1980作为一项暂行标准，为微波铁氧体同轴隔离器与环行器的设计提供了统一的技术要求和测试方法。该标准不仅规范了产品的制造工艺，还明确了关键参数如插入损耗、隔离度和回波损耗的具体指标。

• 插入损耗：衡量信号通过器件时的能量损失程度。
• 隔离度：评估反向信号被抑制的能力。
• 回波损耗：反映器件对反射信号的吸收能力。

未来展望

尽管微波铁氧体器件已经取得了显著进展，但仍面临一些挑战，例如小型化、集成化以及高温环境下的稳定性问题。未来研究应着重于开发新型铁氧体材料，优化器件结构，并结合先进的制造工艺，进一步提升器件性能。
