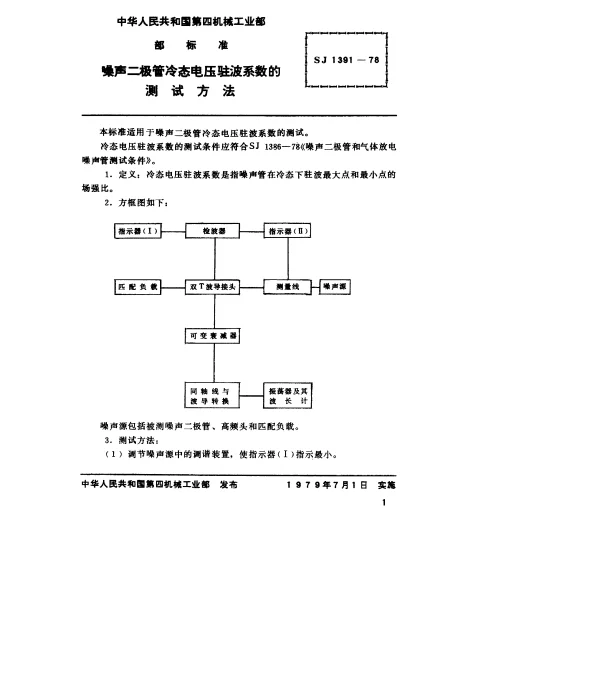

SJ 1391-1978 噪声二极管冷态电压驻波系数的测试方法

SJ 1391-1978噪声二极管冷态电压驻波系数的测试方法

本文旨在探讨和分析SJ 1391-1978标准中关于噪声二极管冷态电压驻波系数的测试方法，从理论基础到实际操作步骤进行全面阐述。

引言

在电子测量领域，噪声二极管作为重要的信号源之一，在通信、雷达及电子对抗系统中发挥着重要作用。而冷态电压驻波系数（VSWR）是衡量噪声二极管性能的重要指标之一。SJ 1391-1978标准为噪声二极管的测试提供了详细的指导，确保了测试结果的一致性和可靠性。

测试原理

冷态电压驻波系数是指在无外部激励的情况下，噪声二极管内部反射波与入射波的比例关系。其核心在于通过测量反射系数来计算驻波系数。以下是测试的基本原理：

• 反射系数定义为反射波与入射波的比值。
• 驻波系数（VSWR）由反射系数计算得出，公式如下： VSWR = (1 + |Γ|) / (1 - |Γ|)，其中 |Γ| 是反射系数的模值。

测试步骤

根据SJ 1391-1978标准，测试过程可以分为以下几个步骤：

• 设备准备：确保测试仪器（如矢量网络分析仪）校准完毕，并连接好噪声二极管。
• 冷态测试：将噪声二极管置于无外部激励的状态下，记录反射波和入射波的幅度。
• 数据处理：利用公式计算反射系数和驻波系数。
• 结果验证：重复测试多次以验证数据的稳定性和准确性。

结论

SJ 1391-1978标准提供的测试方法为噪声二极管冷态电压驻波系数的测量提供了科学依据。通过严格遵循上述步骤，可以有效评估噪声二极管的性能，为相关领域的研究和应用提供可靠的数据支持。
