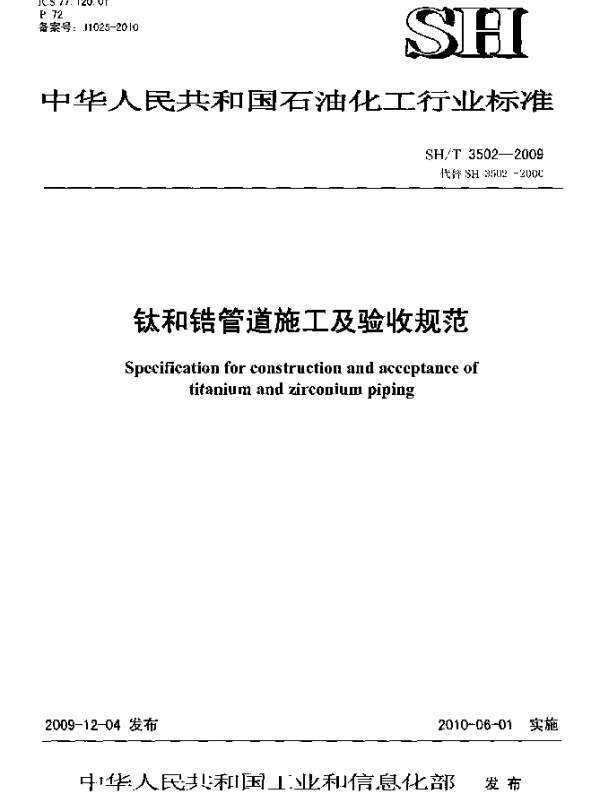

SHT 3502-2009 钛和锆管道施工及验收规范

钛和锆管道施工及验收规范——SHT 3502-2009

SHT 3502-2009《钛和锆管道施工及验收规范》是中国石化行业的一项重要标准，旨在指导钛和锆管道的设计、安装、检验与验收工作。作为特种金属材料，钛和锆因其优异的耐腐蚀性能，在化工、石油、制药等领域得到了广泛应用。然而，由于其特殊的物理化学性质，对施工工艺的要求极为严格。因此，SHT 3502-2009规范不仅涵盖了基本的技术要求，还涉及了施工过程中的质量控制要点。

钛和锆管道的特点及其应用领域

钛和锆都属于稀有金属，具有良好的耐腐蚀性、高强度和低密度。其中，钛在常温下对大多数酸碱溶液稳定，而锆则在高温高压条件下表现出卓越的抗腐蚀能力。这些特性使得它们成为化工设备中理想的管道材料，尤其是在强酸、强碱以及含氯离子等苛刻环境中。

• 化工行业： 在硫酸、硝酸等强腐蚀性介质输送中，钛和锆管道被广泛采用。
• 海洋工程： 海洋平台上的海水淡化系统常常选用钛管以防止盐分侵蚀。
• 核电领域： 锆合金因其出色的耐辐射性和热稳定性，在核反应堆冷却剂回路中占据重要地位。

SHT 3502-2009的核心内容解析

SHT 3502-2009从材料选择、焊接技术到无损检测等多个方面制定了详细的施工指南。以下是几个关键点的深入解读：

材料选择与表面处理

规范明确指出，用于制造钛和锆管道的原材料必须符合相关国家标准，并经过严格的化学成分分析和力学性能测试。此外，为了保证管道内壁光滑，减少流体阻力并提高使用寿命，所有管道都需要经过机械抛光或化学清洗处理。

焊接工艺要求

焊接是钛和锆管道施工中最复杂的环节之一。由于这两种金属极易氧化，焊接时需要采取惰性气体保护措施（如氩气），并且焊缝区域应保持清洁干燥。SHT 3502-2009特别强调了焊前预热和焊后热处理的重要性，以消除应力集中现象并改善组织结构。

无损检测方法

为确保管道系统的安全性，规范规定了射线探伤、超声波检测等多种无损检测手段的应用范围。例如，在压力等级较高的场合，通常会结合使用两种以上的方法进行全面评估。

实际案例分析

某大型石化企业曾因采用普通不锈钢管道输送硫酸而导致频繁泄漏问题，造成巨大经济损失。后来改用钛管道后，不仅解决了腐蚀难题，还显著延长了设备运行周期。这一成功案例充分体现了SHT 3502-2009规范在实践中的指导意义。

总结展望

随着工业生产向更高效率、更环保方向发展，对特种金属管道的需求将持续增长。SHT 3502-2009作为行业标杆，为我们提供了科学合理的操作依据。未来，我们期待更多创新技术应用于钛和锆管道领域，进一步提升产品质量与经济效益。
