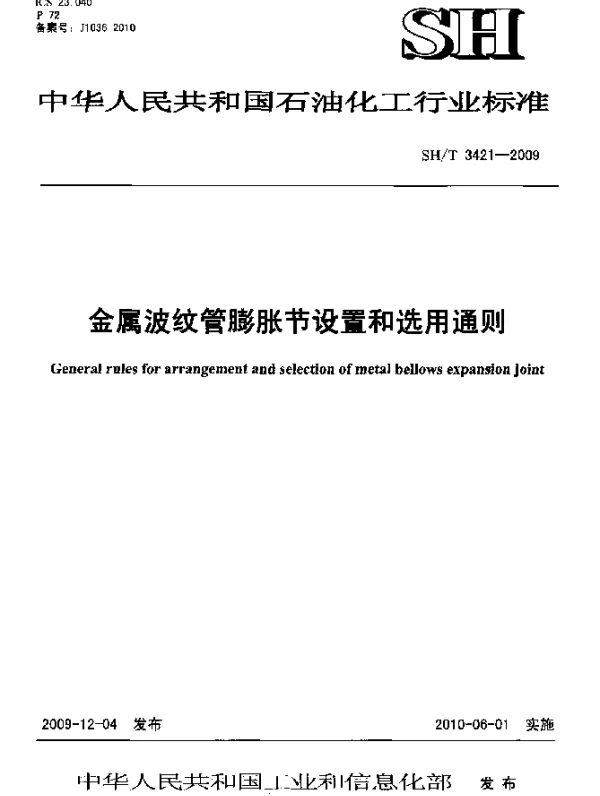

SHT 3421-2009 金属波纹管膨胀节设置和选用通则

金属波纹管膨胀节设置和选用通则概述

金属波纹管膨胀节是一种用于管道系统中的重要补偿装置，其主要功能是吸收由于热胀冷缩、机械振动或其他因素引起的管道位移和应力。为了规范其设计、制造、安装及应用，我国制定了国家标准《SHT 3421-2009 金属波纹管膨胀节设置和选用通则》。该标准旨在确保膨胀节在工业管道系统中能够安全、可靠地运行，同时提高系统的整体性能。

膨胀节的功能与重要性

金属波纹管膨胀节的核心作用在于补偿管道因温度变化产生的热膨胀或冷收缩，从而避免管道因应力集中而发生变形或损坏。此外，它还能有效减少管道系统中的振动传递，保护设备免受不必要的机械冲击。在化工、石油、天然气等高要求行业中，膨胀节的正确选用和合理布置显得尤为重要。例如，在长距离输送高温介质的管道中，膨胀节可以显著降低管道因温差而产生的轴向、横向或角向位移带来的风险。

膨胀节的设置原则

根据《SHT 3421-2009》，膨胀节的设置需要遵循一系列严格的原则：

• 环境适应性：膨胀节的设计需考虑工作环境的温度、压力、腐蚀性等因素，确保其材料选择符合实际工况需求。
• 位置合理性：膨胀节应尽量布置在管道系统中容易产生位移的关键部位，如弯头附近或管道支撑点之间。
• 安全性保障：膨胀节的选型需满足管道系统的最大允许位移量和应力水平，避免因过载而导致失效。

膨胀节的选用通则

膨胀节的选用涉及多个关键参数，包括但不限于波纹数量、公称直径、材质类型以及连接方式。以下是具体说明：

• 波纹数量：通常情况下，单层波纹膨胀节适用于较小位移的情况，而多层波纹膨胀节则更适合于大位移或高压力的应用场景。
• 公称直径：膨胀节的尺寸需与管道系统匹配，以确保流体流通顺畅且不产生额外阻力。
• 材质类型：常见的膨胀节材料包括不锈钢、碳钢和镍基合金等，不同材质的选择取决于介质特性和工作条件。
• 连接方式：膨胀节可采用法兰连接、焊接或螺纹连接等方式，具体方式需根据现场施工条件决定。

实际案例分析

以某石化企业为例，其长输管道系统铺设在温差较大的区域，管道长度超过5公里。为了解决因温差导致的管道位移问题，工程师采用了多层波纹膨胀节进行补偿。通过精确计算，膨胀节被布置在每段直管的两端，并且选用了耐高温的不锈钢材质，以应对高达400°C的工作温度。经过一段时间的运行监测，该系统未出现任何泄漏或故障现象，证明了膨胀节设置和选用的合理性。

总结

金属波纹管膨胀节作为现代工业管道系统的重要组成部分，其设置和选用直接关系到整个系统的安全性和可靠性。《SHT 3421-2009》为相关领域的技术人员提供了明确的技术指导，帮助他们在实际工作中做出科学合理的决策。未来，随着新材料和新技术的发展，膨胀节的应用范围将进一步扩大，其在工业领域的价值也将更加凸显。
