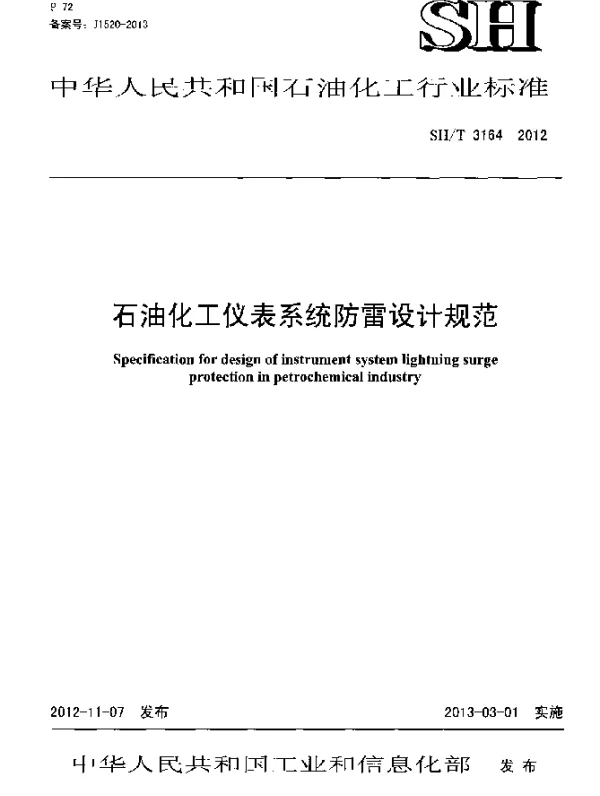

SHT 3164-2012 石油化工仪表系统防雷工程设计规范

石油化工仪表系统防雷工程设计规范解读

随着现代工业的发展，石油化工行业作为国民经济的重要支柱，其生产过程的高度自动化和复杂性对仪表系统的稳定运行提出了极高的要求。然而，雷电灾害作为一种自然现象，常常对这些高度依赖电子设备的设施造成严重破坏。为了应对这一挑战，我国制定了《SHT 3164-2012 石油化工仪表系统防雷工程设计规范》（以下简称“规范”），为石油化工行业的防雷工程设计提供了科学依据和技术指导。

规范的核心内涵

《SHT 3164-2012》规范旨在通过合理的设计与实施，减少雷电对石油化工仪表系统的威胁，确保生产安全和经济效益。该规范涵盖了从防雷装置的选择、安装到维护的全过程，强调了预防为主、综合治理的原则。具体而言，规范明确了以下关键点：

• 防雷等级划分：根据石油化工企业的规模、地理位置以及雷电活动频率，将防雷工程划分为不同的等级，以满足不同场景的需求。
• 接地系统设计：规范要求接地电阻必须符合特定标准，并提出多种接地方式，如联合接地、独立接地等。
• 屏蔽措施：针对信号传输线路、控制室等易受干扰的区域，提出了屏蔽电缆、金属管道等防护手段。
• 浪涌保护器配置：规范详细规定了各类浪涌保护器的选型原则及安装位置，以有效吸收雷电冲击能量。

子话题一：雷电对石油化工仪表系统的危害

雷电灾害对石油化工仪表系统的影响是多方面的。首先，直接雷击可能导致设备损坏甚至引发火灾事故。其次，感应雷通过电磁脉冲的形式侵入仪表系统，可能引起数据丢失、控制系统失效等问题。此外，雷电还可能通过供电线路传导至仪表设备，造成设备过载或短路。据统计，在某石化企业的一次雷击事件中，由于未采取有效的防雷措施，导致一套价值数百万元的DCS控制系统完全瘫痪，直接经济损失超过千万元。

子话题二：规范的实际应用案例

某大型石化企业在建设新厂区时，严格按照《SHT 3164-2012》规范进行了防雷工程设计。该企业地处雷暴高发区，因此采用了二级防雷等级标准。在接地系统方面，企业选择了联合接地方式，将仪表系统、电气系统和建筑物的基础接地体连接在一起，确保接地电阻低于4欧姆。同时，针对信号传输线路，企业铺设了屏蔽电缆并安装了高性能的浪涌保护器。经过多次雷雨天气的考验，该厂区的仪表系统始终保持正常运行，未出现任何故障。

子话题三：防雷技术的未来发展趋势

尽管《SHT 3164-2012》规范已经为石油化工行业的防雷工程提供了全面的指导，但随着科技的进步，防雷技术也在不断发展。例如，智能防雷系统能够实时监测雷电活动，并自动调整防护策略；新型材料的应用使得接地装置更加高效耐用。未来，石油化工行业应进一步加强与科研机构的合作，推动防雷技术的创新与升级，从而更好地保障生产安全。

结语

《SHT 3164-2012 石油化工仪表系统防雷工程设计规范》不仅是石油化工行业的一项重要技术标准，更是保障企业安全生产的关键环节。通过深入理解规范的核心内涵，结合实际案例分析，我们能够更有效地应对雷电灾害带来的挑战。展望未来，随着新技术的不断涌现，防雷工程必将迈上新的台阶，为石油化工行业的持续发展保驾护航。
