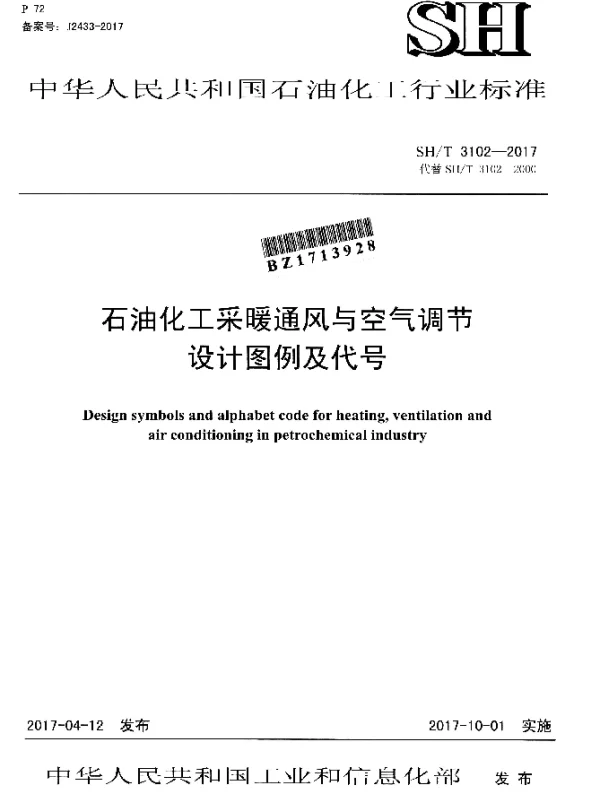

SHT 3102-2017 石油化工采暖通风与空气调节设计图例及代号

摘要

SHT 3102-2017 是中国石油化工行业的一项重要标准，用于规范采暖、通风与空气调节的设计图例及代号。本文将围绕该标准的核心内容进行分析，并探讨其在实际工程中的应用价值。

引言

随着石油化工行业的快速发展，采暖、通风与空气调节系统的设计成为确保生产安全和提高能源效率的关键环节。SHT 3102-2017 标准的出台为相关设计提供了统一的规范，有助于提升设计质量并减少施工过程中的歧义。

标准概述

SHT 3102-2017 标准主要涵盖了以下几个方面的内容：

• 图例符号的标准化定义
• 代号体系的详细说明
• 设计原则与实施要求

图例符号的标准化

标准中对采暖、通风与空气调节系统中的各类设备和管道进行了详细的图例符号定义。这些图例符号不仅包括常见的风机、水泵等设备，还涵盖了复杂的控制系统和特殊功能部件。

• 设备符号: 如风机用圆形表示，内部标注字母“F”；水泵用矩形表示，内部标注字母“P”。
• 管道符号: 不同类型的管道通过颜色和线型区分，例如蒸汽管道用红色粗实线表示。

代号体系的详细说明

为了便于设计和施工人员快速识别和理解图纸，SHT 3102-2017 引入了一套完整的代号体系。这套体系不仅提高了工作效率，还减少了因误解而导致的错误。

• 每个设备和管道都有唯一的代号，如“V101”表示编号为 101 的阀门。
• 代号遵循一定的逻辑规则，便于记忆和查找。

设计原则与实施要求

标准中提出了多项设计原则，以确保系统的可靠性和安全性。这些原则包括但不限于以下几点：

• 优先考虑节能和环保要求。
• 确保系统的灵活性和可扩展性。
• 严格遵守国家和行业相关的安全规范。

此外，标准还强调了施工阶段的监督和验收流程，以确保设计意图得以完整实现。

结论

SHT 3102-2017 标准为石油化工行业的采暖、通风与空气调节系统设计提供了全面的指导。通过标准化图例符号和代号体系，该标准显著提升了设计和施工的质量。未来，应进一步推广该标准的应用，以推动整个行业的规范化发展。
