解读石油化工配管工程设计图例标准SHT 3052-2004

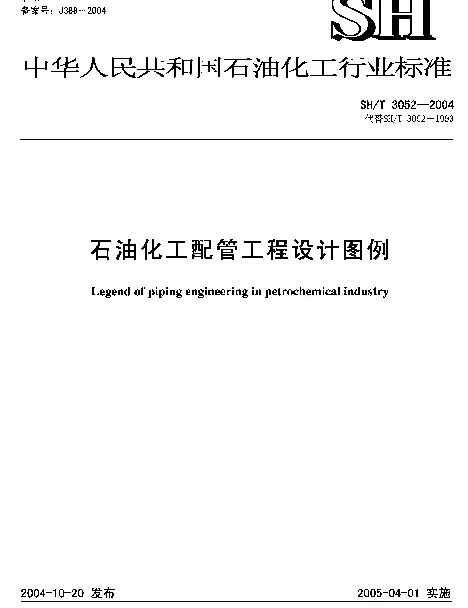

SHT 3052-2004是中国石化行业的一项重要标准，全称是《石油化工配管工程设计图例》。这一标准为石油化工配管工程的设计提供了统一的图例规范，确保了设计图纸的准确性和一致性，从而提高了工程质量和施工效率。在石油化工行业中，配管工程是核心组成部分之一，涉及管道、阀门、仪表等设备的布置和连接。因此，SHT 3052-2004在指导设计人员绘制清晰、规范的图纸方面起到了至关重要的作用。

图例标准化的重要性

在石油化工项目中，设计图纸是施工和维护的基础。如果图例不统一，可能会导致施工人员对图纸的理解出现偏差，进而引发施工错误或安全隐患。SHT 3052-2004通过定义一系列标准化的图例符号，明确了各种设备、管道、阀门和仪表的表示方法。例如，管道通常用实线表示，而保温层则用虚线表示；不同类型的阀门（如球阀、闸阀）也有各自的特定符号。这种标准化不仅方便了设计人员之间的沟通，也便于后续的施工和维护工作。

关键子话题：图例分类与应用

SHT 3052-2004将图例分为多个类别，包括但不限于：

• 管道类图例：用于表示管道的类型、流向和材质。例如，蒸汽管道通常用特定的颜色和符号标注。
• 设备类图例：涵盖了泵、压缩机、储罐等设备的标识方式。每种设备都有其独特的图例符号。
• 阀门类图例：用于区分不同功能的阀门，如截止阀、止回阀和安全阀。
• 仪表类图例：表示温度计、压力表、流量计等测量设备的符号。

这些图例符号的应用在实际工程项目中至关重要。例如，在某大型炼油厂的配管工程中，设计团队严格按照SHT 3052-2004的标准绘制了详细的管道布置图。通过标准化的图例，施工团队能够快速识别出需要安装的设备位置和管道走向，避免了多次返工，显著降低了项目的成本和工期。

实际案例分析

以某石化企业新建的乙烯裂解装置为例，该装置的配管工程采用了SHT 3052-2004作为设计依据。在项目初期，设计团队就制定了详细的图例规范，并在图纸上明确标注了所有设备和管道的类型及规格。通过标准化的图例，施工团队能够在现场迅速找到所需的设备位置，并按照设计要求完成安装。最终，该项目不仅提前完工，而且实现了零事故的安全记录。

此外，SHT 3052-2004还规定了图例的比例和颜色要求。例如，高温高压管道通常用红色标注，而低温管道则用蓝色表示。这种颜色编码有助于操作人员在日常巡检中快速判断管道的状态，提高了运行管理的效率。

未来发展趋势

随着技术的进步，石油化工行业的设计和施工正朝着数字化方向发展。BIM（建筑信息建模）技术的普及使得设计图纸更加直观和精确。在这种背景下，SHT 3052-2004也需要不断更新和完善，以适应新的技术和需求。例如，未来的图例标准可能需要增加对智能设备的支持，以便更好地整合物联网技术。

总之，SHT 3052-2004作为石油化工配管工程设计的重要参考标准，为行业的规范化发展奠定了坚实的基础。通过严格的图例标准化，不仅提升了工程的质量和安全性，也为企业的长远发展提供了有力保障。
