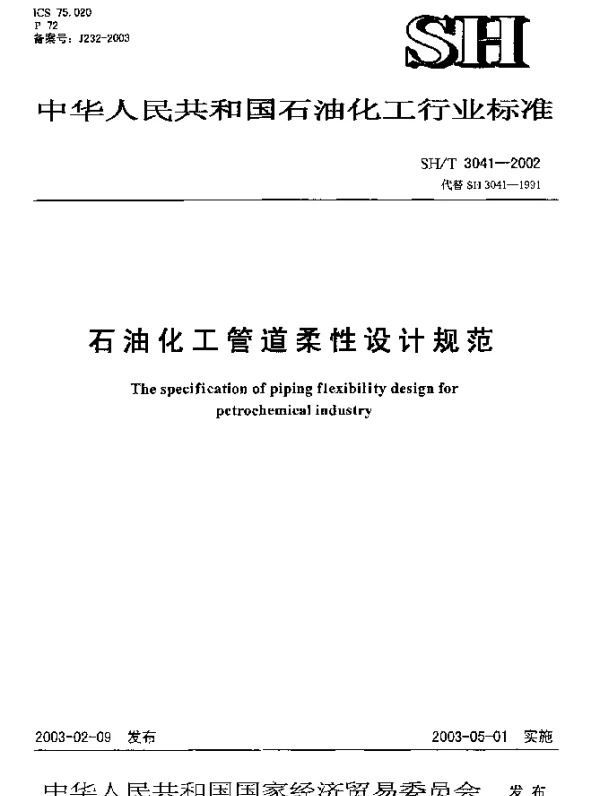

SHT 3041-2002 石油化工管道柔性设计规范

引言

在石油化工行业中，管道系统的安全性和可靠性至关重要。为了确保管道系统能够承受各种工况下的应力和变形，SHT 3041-2002 石油化工管道柔性设计规范为管道的柔性设计提供了详细的指导原则。本文将围绕该规范的核心内容进行分析，并探讨其在实际工程中的应用价值。

规范概述

SHT 3041-2002 是中国石化行业的一项重要技术标准，旨在通过科学合理的柔性设计方法，减少管道因热膨胀、振动和其他外部载荷引起的破坏风险。该规范强调了以下几个关键点：

• 管道系统的热膨胀补偿设计
• 管道支撑与吊架的设计准则
• 柔性分析方法及其适用范围

热膨胀补偿设计

热膨胀是石油化工管道系统中常见的问题之一。根据规范要求，热膨胀补偿应优先考虑自然补偿方式，例如利用管道的弯曲或波纹管等结构特性来吸收位移。当自然补偿无法满足需求时，可采用人工补偿器（如膨胀节）进行补充。

• 自然补偿需基于精确的热力学计算
• 人工补偿器的选择需符合特定工况条件

支撑与吊架设计

支撑与吊架的设计直接影响到管道系统的稳定性和使用寿命。规范明确指出，支撑点的位置和数量应根据管道长度、材质及负载情况进行合理布置。此外，吊架的设计还需兼顾动态载荷的影响，以避免共振现象的发生。

• 支撑点间距需严格遵守设计标准
• 吊架需具备足够的强度和刚度

柔性分析方法

柔性分析是评估管道系统性能的重要手段。规范推荐使用有限元法（FEM）对管道进行详细建模和分析，以预测其在不同工况下的应力分布和变形情况。同时，还应结合实验数据验证分析结果的准确性。

• 有限元模型需准确反映实际工况
• 实验验证是确保设计可靠性的必要步骤

结论

SHT 3041-2002 石油化工管道柔性设计规范为管道系统的安全运行提供了坚实的理论基础和技术保障。通过遵循该规范的要求，可以有效降低管道故障率，提高整个系统的经济效益。未来的研究方向应进一步优化柔性设计算法，结合智能化技术提升设计效率和精度。
