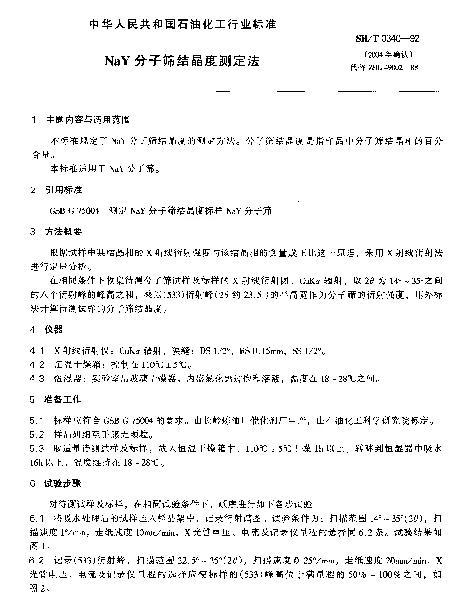

SHT 0340-1992 NaY分子筛结晶度测定法

常见问题解答 (FAQ)

SHT 0340-1992 NaY分子筛结晶度测定法 是一种用于评估NaY分子筛材料结晶程度的标准方法。以下是与该标准相关的常见问题及其详细解答。

1. SHT 0340-1992是什么？

SHT 0340-1992 是中国国家标准化管理委员会发布的一项国家标准，专门用于测定NaY分子筛的结晶度。该标准通过X射线衍射技术来分析样品的晶体结构完整性。

2. 什么是NaY分子筛的结晶度？

NaY分子筛的结晶度是指其晶体结构的完整性和均匀性。较高的结晶度意味着分子筛具有更好的催化性能和稳定性。结晶度的测定对于评估产品质量至关重要。

3. 测定NaY分子筛结晶度的主要步骤是什么？

根据SHT 0340-1992标准，测定NaY分子筛结晶度的主要步骤包括：

• 制备样品：将待测样品研磨至细粉状态。
• X射线衍射：使用X射线衍射仪进行扫描，记录衍射图谱。
• 数据分析：通过计算衍射峰强度比值，确定结晶度。

4. 为什么需要测定NaY分子筛的结晶度？

测定NaY分子筛的结晶度是为了确保其在工业应用中的性能稳定。结晶度直接影响分子筛的吸附能力、催化活性和使用寿命。因此，结晶度是质量控制的重要指标。

5. 如何判断样品是否符合标准要求？

根据SHT 0340-1992标准，样品的结晶度需达到规定的最低值（通常为85%以上）。如果样品的结晶度低于此值，则可能需要重新处理或调整生产工艺。

6. 测定结晶度时需要注意哪些事项？

在测定过程中，需要注意以下几点：

• 样品的粒径应保持一致，以避免影响衍射结果。
• X射线衍射仪的参数设置需严格按照标准执行。
• 避免样品受到污染或氧化。

7. 如果结晶度不符合标准怎么办？

如果结晶度不符合标准，可以采取以下措施：

• 检查生产过程，优化合成条件。
• 对不合格样品进行再处理，例如重新晶化。
• 重新检测，确认改进效果。

8. SHT 0340-1992与其他结晶度测定方法的区别是什么？

SHT 0340-1992主要采用X射线衍射技术，这种方法具有快速、准确的特点，适合工业生产中的质量控制。而其他方法如化学分析法则较为复杂，通常用于实验室研究。

9. 标准中提到的衍射峰强度比值如何计算？

衍射峰强度比值的计算公式为：

I/I₀ = I₁/I₀₁

其中，I₁ 和 I₀₁ 分别为样品和标准品的某一特定衍射峰强度，I₀ 为标准品的总强度。

10. 是否有替代标准可用？

目前，SHT 0340-1992仍然是测定NaY分子筛结晶度的权威标准。虽然国际上也有类似的标准（如ASTM D3906），但SHT 0340-1992更适合国内工业应用。
