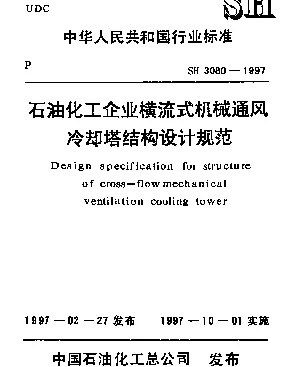

SH 3080-1997 石油化工企业横流式机械通风冷却塔结构设计规范

SH 3080-1997《石油化工企业横流式机械通风冷却塔结构设计规范》概述

SH 3080-1997是中国石化行业的一项重要技术标准，主要用于指导石油化工企业在设计和建造横流式机械通风冷却塔时的技术要求与规范。该标准涵盖了从冷却塔的基本设计原则到具体结构细节的全面规定，确保冷却塔在高温、高压等恶劣工况下的安全性和可靠性。横流式机械通风冷却塔因其高效节能的特点，在现代工业中得到了广泛应用，特别是在石油化工行业中，其性能直接影响到生产效率和能源消耗。

冷却塔的设计原则与核心要求

冷却塔的设计必须遵循安全性、经济性和环保性的原则。首先，安全性是首要考虑因素，冷却塔需具备足够的强度和稳定性，以抵御风荷载、地震荷载以及运行中的其他动态荷载。其次，经济性要求在满足功能的前提下尽量降低建设成本，同时优化运行维护费用。最后，环保性则体现在减少噪声污染和水资源浪费等方面。

• 安全性: 冷却塔的结构设计需要充分考虑材料的选择和连接方式，例如采用高强度钢材和高性能混凝土，确保塔体在极端条件下的稳定性。
• 经济性: 在设计阶段应合理规划冷却塔的尺寸和布局，避免不必要的资源浪费。例如，通过优化淋水填料的布置来提高热交换效率。
• 环保性: 冷却塔的设计还需关注噪音控制，可通过安装消音装置或调整风机位置来实现。

冷却塔的关键部件与技术指标

冷却塔由多个关键部件组成，包括塔体、淋水填料、配水系统和通风系统等。这些部件的设计直接决定了冷却塔的整体性能。

• 塔体结构: 塔体通常采用钢筋混凝土或钢结构，其厚度和强度需满足SH 3080-1997中的规定。例如，塔体壁厚不得低于200毫米，并需进行抗渗处理。
• 淋水填料: 淋水填料是冷却塔的核心部件之一，用于增加水气接触面积以提高换热效率。常见的填料类型有塑料波纹板和玻璃钢填料，其材质和几何形状需符合标准要求。
• 配水系统: 配水系统负责将循环水均匀分布到淋水填料上，其设计直接影响冷却效果。常用的配水方式包括旋转布水器和固定喷头。
• 通风系统: 通风系统由风机和风筒组成，负责提供足够的空气流量。风机的选型需根据冷却负荷计算确定，同时需注意噪声水平。

实际案例分析

以某大型石化企业的冷却塔项目为例，该企业采用了SH 3080-1997标准进行设计和施工。冷却塔的总容量为5000立方米/小时，塔高40米，直径30米。在设计过程中，工程师严格按照标准要求选择了高强度的钢筋混凝土作为塔体材料，并对塔体进行了详细的抗震计算。淋水填料采用了新型的塑料波纹板，其比表面积高达80平方米/立方米，显著提高了热交换效率。此外，配水系统采用了旋转布水器，保证了水的均匀分布。经过调试后，该冷却塔的实际运行效果达到了设计预期，年节水量超过10%，并大幅降低了运行噪音。

总结

SH 3080-1997《石油化工企业横流式机械通风冷却塔结构设计规范》为冷却塔的设计提供了科学依据和技术支持。通过严格遵守该标准，可以有效提升冷却塔的安全性、经济性和环保性，从而保障石油化工企业的稳定运行。未来，随着技术的进步和新材料的应用，冷却塔的设计将进一步优化，为工业生产提供更加高效的解决方案。
