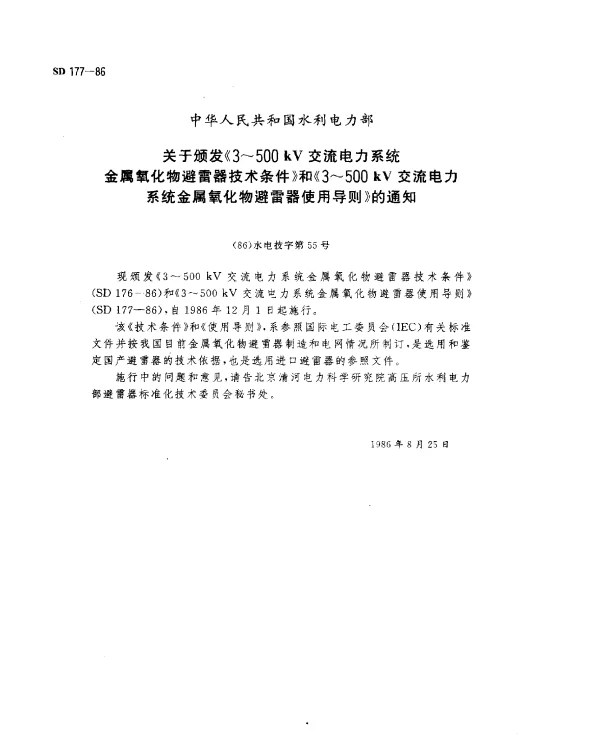

SD 177-1986 3~500 kV交流电力系统金属氧化物避雷器使用导则

SD 177-1986 3~500 kV交流电力系统金属氧化物避雷器使用导则常见问题解答

以下是关于SD 177-1986标准中金属氧化物避雷器使用的一些常见问题及其解答。

一、基本概念

1. SD 177-1986标准的主要内容是什么？

答：SD 177-1986是中国国家标准，主要规定了3~500 kV交流电力系统中金属氧化物避雷器的设计、选型、安装、运行及维护的技术要求。其目的是确保避雷器在电力系统中的可靠性和安全性。

2. 什么是金属氧化物避雷器？

答：金属氧化物避雷器（MOA）是一种非线性电阻元件，由金属氧化物（如氧化锌）制成，具有优异的过电压保护性能。它能够在正常工作电压下保持高阻抗，在过电压情况下迅速降低阻抗以限制过电压。

二、设计与选型

3. 如何选择合适的避雷器型号？

答：选择避雷器时需考虑系统的额定电压、最大持续运行电压、短路容量、雷电活动强度等因素。根据SD 177-1986的要求，应确保避雷器的额定电压不低于系统最高运行电压，并满足冲击耐受能力。

4. 避雷器的额定电压是否可以低于系统最高运行电压？

答：不可以。额定电压必须等于或高于系统最高运行电压，否则无法有效保护设备免受过电压损害。

三、安装与运行

5. 安装避雷器时需要注意哪些事项？

答：安装时需注意以下几点：

• 避雷器应垂直安装，避免倾斜。
• 连接引线应尽可能短且直，减少杂散电感。
• 接地装置应可靠，接地电阻符合要求。

6. 避雷器运行期间需要定期检查吗？

答：是的。根据SD 177-1986的要求，避雷器应定期进行红外测温、泄漏电流测试等检查，以确保其正常运行状态。

四、故障与维护

7. 避雷器发生故障后如何处理？

答：当避雷器出现异常时，应立即停止运行并进行详细检查。常见的故障包括内部元件老化、密封不良导致受潮等。根据检查结果决定是否更换避雷器。

8. 避雷器的使用寿命有多长？

答：避雷器的使用寿命通常为10~15年，具体取决于运行环境和维护情况。定期检测和及时更换是延长使用寿命的关键。

五、其他注意事项

9. 是否可以将不同厂家生产的避雷器混用？

答：不建议混用。不同厂家的避雷器可能存在参数差异，混用可能影响系统的整体保护效果。

10. 如果系统电压发生变化，是否需要更换避雷器？

答：是的。避雷器的额定电压必须与系统电压匹配。如果系统电压升高，则需更换更高额定电压的避雷器。
