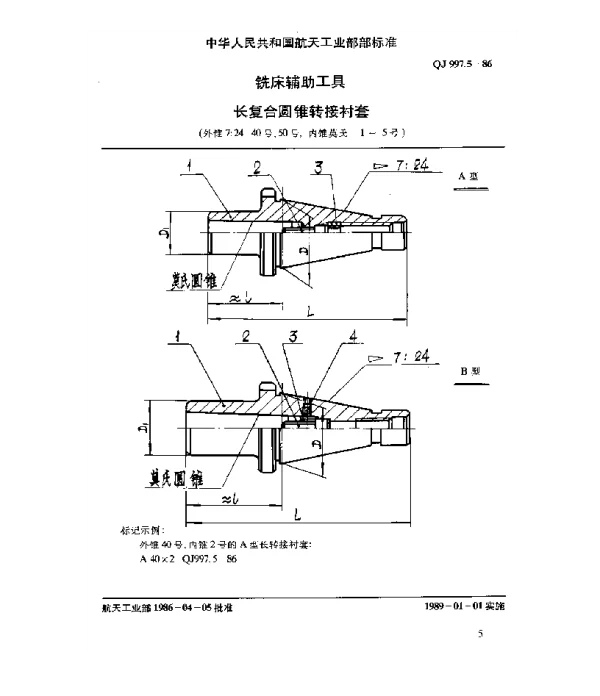

QJ 997.5-1986 铣床辅助工具 长复合圆锥转接衬套(外锥7∶24 40号~50号 内锥莫氏1~5号)

QJ 997.5-1986铣床辅助工具长复合圆锥转接衬套

在机械加工领域，铣床是一种广泛应用的机床设备，用于完成各种复杂的切削加工任务。为了满足不同工件和刀具的需求，铣床需要配备一系列辅助工具来提高加工效率和精度。其中，QJ 997.5-1986铣床辅助工具长复合圆锥转接衬套（以下简称“转接衬套”）是一种重要的工具，它能够实现不同锥度之间的转换，从而确保刀具与机床主轴的精确连接。

转接衬套的技术标准与规格

QJ 997.5-1986是国家机械工业部制定的一项技术标准，规定了转接衬套的设计、制造和检验要求。该标准适用于外锥为7∶24、内锥为莫氏锥度的转接衬套，其尺寸范围涵盖40号到50号的外锥以及莫氏1号到5号的内锥。

• 外锥设计：外锥采用7∶24的标准锥度，这是一种国际通用的锥度形式，广泛应用于铣床和其他机床中。这种锥度具有良好的自锁性和较高的重复定位精度。
• 内锥设计：内锥采用莫氏锥度，这是另一种常见的锥度形式，主要用于刀柄和夹头的连接。莫氏锥度分为多个等级，从1号到5号，分别对应不同的直径范围。
• 长度规格：转接衬套的长度通常较长，以适应复杂的加工需求，同时保证足够的刚性和稳定性。

这些技术参数的设定，使得转接衬套能够在多种工况下可靠地工作，满足不同用户的多样化需求。

转接衬套的应用场景

转接衬套在实际应用中的重要性不容忽视。以下是其主要应用场景：

• 刀具更换：在铣床加工过程中，经常需要频繁更换刀具以适应不同的加工任务。转接衬套可以快速、准确地将不同规格的刀具安装到铣床主轴上。
• 多工序加工：对于一些复杂零件，可能需要在同一台铣床上完成多个工序。转接衬套可以通过调整刀具的角度和位置，实现高效的一次装夹多工序加工。
• 特殊加工需求：某些特殊材料或结构复杂的工件，可能需要特殊的刀具和夹具组合。转接衬套能够灵活适配这些需求，提高加工效率。

例如，在航空航天制造业中，飞机零部件的加工对精度要求极高。在这种情况下，转接衬套通过精确的锥度配合，确保刀具与主轴之间的紧密连接，避免因松动而导致的加工误差。

转接衬套的设计与制造工艺

转接衬套的设计和制造需要严格遵循QJ 997.5-1986标准，确保其性能稳定可靠。以下是关键的设计与制造环节：

• 材料选择：转接衬套通常采用高强度合金钢制造，以承受高负荷和长时间的工作环境。
• 表面处理：为了提高耐磨性和抗腐蚀性，转接衬套的表面通常经过热处理和涂层处理。
• 精密加工：外锥和内锥的加工精度直接影响转接衬套的性能。因此，制造商需要使用高精度的数控机床进行加工。
• 检测与校准：每个转接衬套在出厂前都需要经过严格的检测和校准，确保其符合标准要求。

例如，某知名机床制造企业通过引进先进的加工设备和技术，成功实现了转接衬套的批量生产，其产品在市场上获得了广泛好评。

转接衬套的发展趋势

随着现代制造业对加工效率和精度要求的不断提高，转接衬套也在不断发展和创新。未来，转接衬套可能会朝着以下几个方向发展：

• 智能化：通过集成传感器和智能控制系统，实现转接衬套的状态监控和自动调整。
• 轻量化：采用新型材料和技术，降低转接衬套的重量，提高其便携性和操作灵活性。
• 多功能化：开发具有多种功能的转接衬套，如集成冷却系统和润滑系统等。

这些发展趋势不仅提升了转接衬套的功能和性能，也为用户带来了更多的便利和经济效益。

总结

QJ 997.5-1986铣床辅助工具长复合圆锥转接衬套作为机床加工中的重要部件，其作用不可替代。通过严格的技术标准和精湛的制造工艺，转接衬套能够满足多样化的加工需求，提高生产效率和产品质量。展望未来，随着科技的进步和市场需求的变化，转接衬套将在更多领域发挥重要作用。
