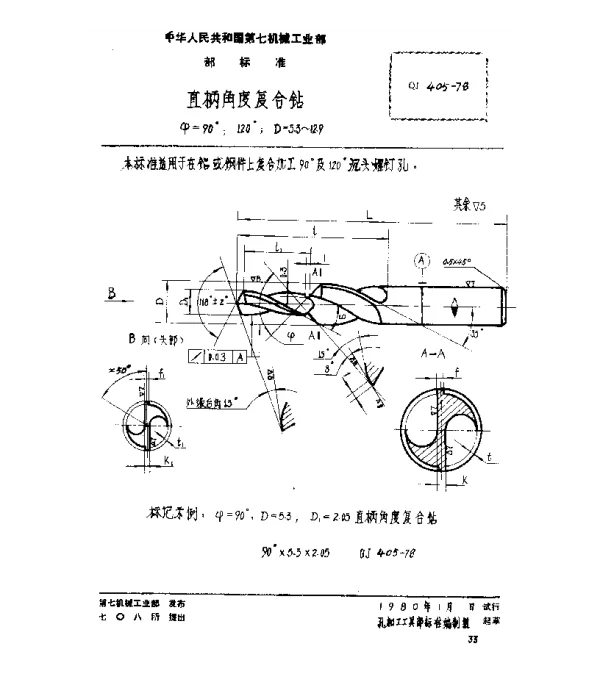

QJ 405-1978 直柄角度复合钻(ψ=90°、120°,D=5.3~12.9)

QJ 405-1978直柄角度复合钻的设计与应用

直柄角度复合钻作为一种高效切削工具，在机械加工领域具有重要的应用价值。本文以QJ 405-1978标准为基础，重点探讨了直柄角度复合钻（ψ=90°、120°, D=5.3~12.9）的设计特点及其在实际加工中的优势。

设计原理与技术参数

直柄角度复合钻是一种结合了钻孔和扩孔功能的多功能工具，其核心在于通过特定的角度设计实现高效切削。根据QJ 405-1978标准，该工具适用于直径范围为5.3mm至12.9mm的加工需求，并支持两种主要角度：90°和120°。

• 角度选择：90°主要用于直角槽或直角孔的加工，而120°则更适合锥形结构的加工需求。
• 直径范围：覆盖从小型精密零件到中型部件的广泛应用场景。
• 材料要求：通常采用高硬度合金钢，以确保在高强度切削条件下的耐用性。

优势分析

直柄角度复合钻相较于传统单一功能钻头，具备显著的技术优势：

• 提高加工效率：一次装夹即可完成多种工序，减少了换刀次数，提升了整体生产效率。
• 降低加工成本：减少了刀具更换频率，降低了维护成本。
• 提升加工精度：通过优化几何参数，有效控制了加工误差，提高了产品质量。

实际应用案例

在某航空零部件制造项目中，工程师采用了QJ 405-1978标准的直柄角度复合钻进行加工。以下是具体应用效果：

• 加工直径为8.5mm的锥形孔，使用120°角度钻头，一次性完成，加工时间缩短30%。
• 加工直角槽时，使用90°角度钻头，表面粗糙度达到Ra1.6μm，满足严格的质量要求。

结论

综上所述，QJ 405-1978直柄角度复合钻凭借其独特的设计和卓越的性能，在现代机械加工中展现出不可替代的优势。未来，随着制造业对高效、精准加工需求的不断提升，此类工具的应用前景将更加广阔。
