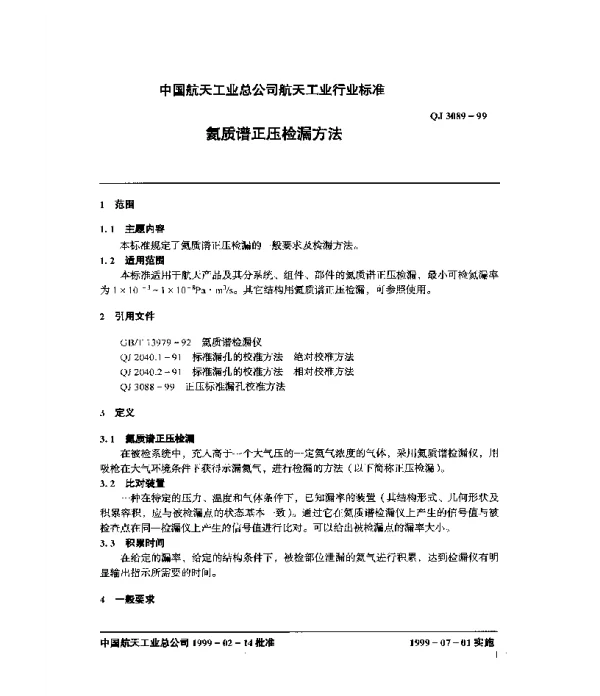

QJ 3089-1999 氦质谱正压检漏方法

氦质谱正压检漏方法概述

氦质谱正压检漏方法是一种基于氦气作为示踪气体的高灵敏度检测技术，广泛应用于工业生产、航空航天以及核能领域。QJ 3089-1999 是中国军用标准中关于氦质谱正压检漏方法的技术规范，其目的是为确保设备和系统的密封性提供科学依据和技术指导。这种方法的核心在于利用氦气分子的小尺寸和高扩散能力，通过质谱仪检测泄漏点，从而实现对泄漏量的精确测量。

氦质谱正压检漏的基本原理

氦质谱正压检漏方法的工作原理是将氦气注入被检测系统内部，在外部使用质谱仪对周围环境中的氦气浓度进行监测。当系统存在泄漏时，氦气会从泄漏点逸出并扩散到外部环境中，质谱仪能够捕捉到这些微弱的信号并将其转化为可读的数据。这种方法具有极高的灵敏度，可以检测到非常小的泄漏率，通常达到10⁻⁹ Pa·m³/s 的级别。

• 氦气的独特性质：氦气分子直径仅为0.2nm，是目前已知最小的气体分子之一，因此它能够轻易穿过微小的裂隙或孔洞。
• 质谱仪的作用：质谱仪通过离子化氦气分子并测量其质量来确定泄漏的位置和程度。

氦质谱正压检漏的应用场景

氦质谱正压检漏方法因其高精度和可靠性，在多个行业得到了广泛应用。

• 航空航天领域：在火箭发动机、卫星推进器等关键部件的制造过程中，氦质谱正压检漏技术被用来确保密封性能，避免因泄漏导致的系统失效。
• 核能行业：核电站的反应堆压力容器和管道系统需要承受极端条件，氦质谱正压检漏技术可以有效检测潜在的泄漏点，保障运行安全。
• 汽车工业：汽车空调系统和燃油系统对密封性的要求极高，氦质谱正压检漏技术被用于检测这些系统的密封完整性。

实际案例分析

以某航天企业为例，他们在研发新一代运载火箭的过程中，采用了QJ 3089-1999 标准中的氦质谱正压检漏方法。该火箭的燃料输送系统由多个复杂组件组成，其中任何一个部件的泄漏都可能导致灾难性后果。通过使用氦质谱正压检漏技术，技术人员成功检测到了一处微小泄漏，泄漏率为10⁻¹⁰ Pa·m³/s。经过修复后，系统顺利通过了后续的测试，确保了火箭的安全发射。

氦质谱正压检漏的优势与挑战

氦质谱正压检漏方法具有显著的优势，但也面临一些挑战。

• 优势：
  • 高灵敏度：能够检测到极小的泄漏率。
  • 非破坏性：检测过程不会对被测对象造成损害。
  • 快速定位：能够迅速找到泄漏的具体位置。
• 挑战：
  • 成本较高：质谱仪设备价格昂贵，维护费用也不低。
  • 操作复杂：需要专业人员进行操作和数据分析。
  • 氦气供应：氦气是一种稀缺资源，长期使用可能增加成本。

未来发展趋势

随着科技的进步，氦质谱正压检漏技术也在不断发展。未来，我们可以期待以下几个方面的改进：

• 开发更高效的质谱仪，降低设备成本。
• 优化操作流程，减少对专业人员的依赖。
• 探索替代气体的可能性，减少对氦气的依赖。

总之，QJ 3089-1999 标准下的氦质谱正压检漏方法不仅是一项成熟的技术，更是保障现代工业安全的重要手段。通过不断的技术创新和应用实践，这一方法将在更多领域发挥更大的作用。
