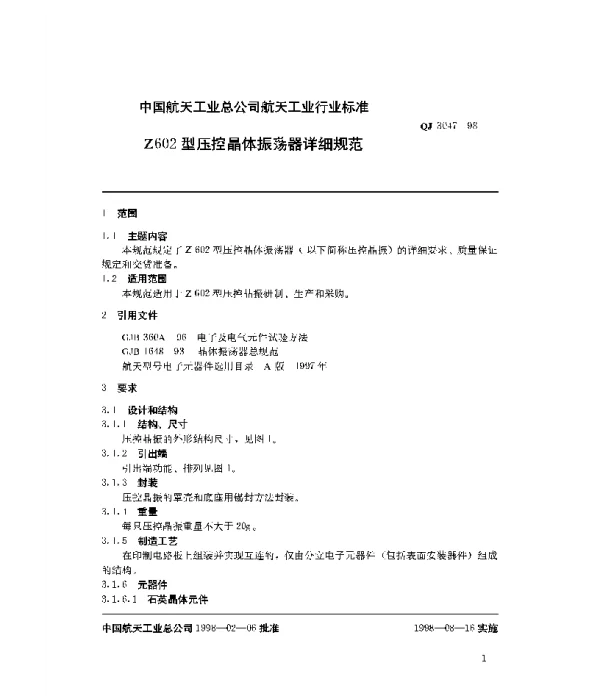

QJ 3047-1998 Z602型压控晶体振荡器详细规范

QJ 3047-1998 Z602型压控晶体振荡器常见问题解答

本FAQ旨在帮助用户更好地理解QJ 3047-1998 Z602型压控晶体振荡器的技术规范及其应用。

1. QJ 3047-1998 Z602型压控晶体振荡器的基本功能是什么？

Z602型压控晶体振荡器是一种通过控制电压来调节输出频率的晶体振荡器。它广泛应用于通信设备、测试仪器和其他需要精确频率控制的场合。

2. Z602型压控晶体振荡器的主要技术参数有哪些？

• 频率范围：通常为10MHz至50MHz，具体范围需参考产品规格书。
• 频率稳定性：在规定温度范围内，频率偏差不超过±5ppm。
• 压控灵敏度：通常为10Hz/V至50Hz/V。
• 工作电压：一般为5V或12V，具体值需根据实际型号确认。
• 负载电容：典型值为10pF至30pF。

3. 如何正确选择Z602型压控晶体振荡器的工作电压？

选择工作电压时，需根据电路设计需求和产品规格书中的推荐值进行匹配。过高或过低的工作电压可能会影响振荡器的性能和寿命。例如，如果设计要求5V供电，则应选择支持5V工作的型号。

4. Z602型压控晶体振荡器的频率调节范围如何计算？

频率调节范围可以通过以下公式计算：
f_min = f_nom - (V_max - V_min) × 压控灵敏度
f_max = f_nom + (V_max - V_min) × 压控灵敏度
其中，f_nom为标称频率，V_max和V_min分别为最大和最小控制电压。

5. Z602型压控晶体振荡器是否对环境温度敏感？

是的，Z602型压控晶体振荡器的频率会受到环境温度的影响。为了保证其性能，建议将其安装在温度变化较小的环境中，并在设计中考虑温度补偿措施。

6. Z602型压控晶体振荡器的负载电容对性能有何影响？

负载电容直接影响振荡器的频率稳定性和输出波形质量。如果负载电容与设计值不符，可能导致频率偏移或波形失真。因此，在使用时应严格按照规格书中的推荐值选择外部电容。

7. 如何判断Z602型压控晶体振荡器是否正常工作？

• 检查输出频率是否在标称范围内。
• 观察输出波形是否符合正弦波标准。
• 测量控制电压对频率的调节效果是否符合预期。

8. Z602型压控晶体振荡器的使用寿命有多长？

正常使用条件下，Z602型压控晶体振荡器的使用寿命可达10年以上。但实际寿命受工作环境（如温度、湿度）和使用条件（如电压、电流）的影响。

9. 如果遇到Z602型压控晶体振荡器无法正常启动的问题，应该如何排查？

• 检查电源电压是否符合要求。
• 确认输入控制电压是否在有效范围内。
• 检查电路连接是否正确，是否存在短路或断路现象。
• 尝试更换同型号振荡器以排除硬件故障。

10. Z602型压控晶体振荡器是否可以与其他型号互换？

原则上不建议直接互换不同型号的振荡器，因为不同型号可能存在差异（如频率范围、压控灵敏度等）。若需更换，请确保新旧型号的技术参数完全一致。
