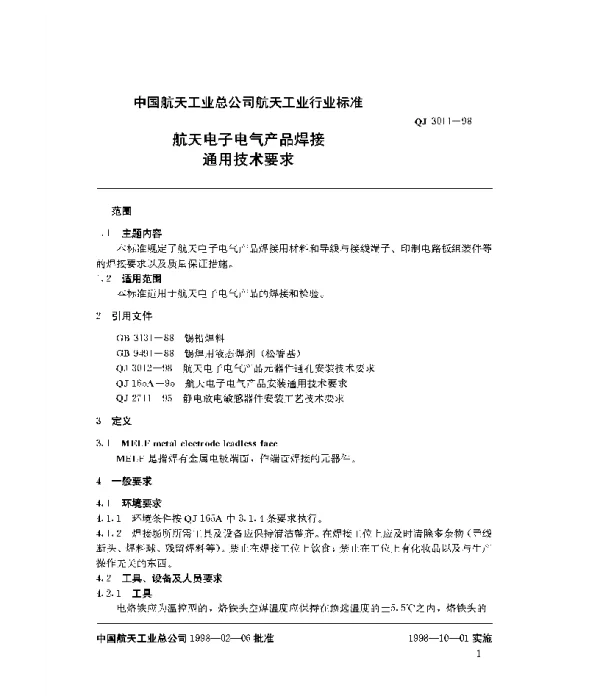

QJ 3011-1998 航天电子电气产品焊接通用技术要求

摘要：本文件规定了航天电子电气产品焊接的通用技术要求，包括焊接材料、工艺、设备、检验及验收等内容。本文件适用于航天领域内电子电气产品的焊接设计、制造和检验。
Title：General Technical Requirements for Welding of Aerospace Electronic and Electrical Products
中国标准分类号：L80
国际标准分类号：25.160

QJ 3011-1998 航天电子电气产品焊接通用技术要求常见问题解答

QJ 3011-1998 是我国航天领域中关于电子电气产品焊接的重要标准，以下是针对该标准的一些常见问题及其解答。

一、基本概念与适用范围

1. QJ 3011-1998 的主要目的是什么？

QJ 3011-1998 是为了规范航天电子电气产品的焊接工艺，确保焊接质量符合航天工程的高可靠性要求。它涵盖了焊接材料、焊接方法、焊接设备及焊接检验等方面的技术要求。

2. 该标准适用于哪些产品？

• 适用于航天器、运载火箭等航天电子电气产品的焊接作业。
• 不适用于民用或普通工业领域的焊接工作。

二、焊接材料与设备

3. 焊接材料的选择有哪些具体要求？

• 焊料应选用高纯度材料，如无铅焊料或含银焊料。
• 助焊剂需满足低残留、低腐蚀性要求，推荐使用水溶性助焊剂。
• 焊接材料必须经过严格的质量检测，确保符合标准要求。

4. 焊接设备是否需要特殊认证？

是的，所有焊接设备（如烙铁、热风枪、焊接机器人等）都需经过航天级认证，确保其精度和稳定性满足航天任务需求。

三、焊接工艺与操作

5. 焊接温度和时间如何控制？

• 焊接温度一般控制在260°C至300°C之间。
• 焊接时间不宜过长，通常不超过3秒，以避免对元器件造成热损伤。

6. 如何防止虚焊或假焊？

• 焊接前应对焊点进行清洁处理，去除氧化层。
• 焊接时应保证焊料充分润湿焊点，形成光滑的焊锡轮廓。
• 焊接后需检查焊点外观，必要时进行X光检测。

四、焊接检验与验收

7. 焊接完成后需要进行哪些检验？

• 外观检查：焊点应光滑、均匀，无裂纹或气孔。
• 电气性能测试：检查焊点的导电性和绝缘性。
• 无损检测：采用X光或超声波检测焊点内部结构。

8. 检验不合格的焊点如何处理？

不合格焊点需重新焊接，必要时更换元器件或电路板。重新焊接前需彻底清除旧焊料并清洁焊点表面。

五、其他注意事项
