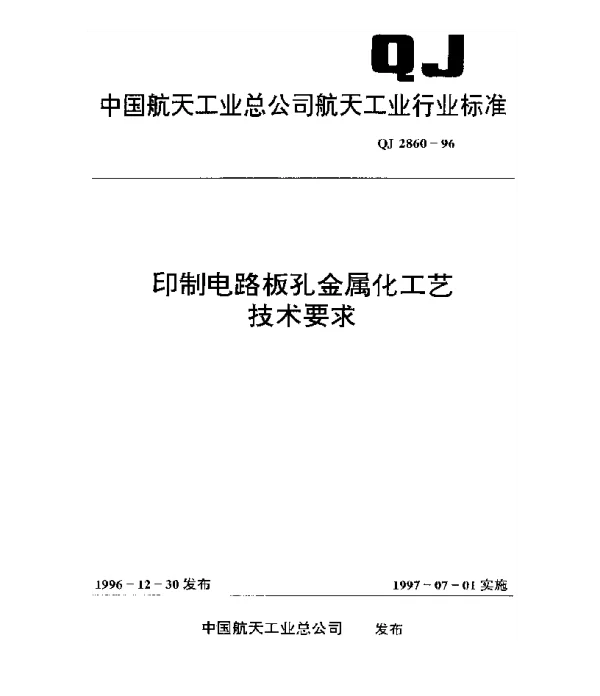

QJ 2860-1996 印制电路板孔金属化工艺技术要求

摘要

本文基于国家标准 QJ 2860-1996《印制电路板孔金属化工艺技术要求》，对印制电路板（PCB）孔金属化的工艺技术进行了系统分析与阐述。通过深入探讨孔金属化的重要性、关键技术环节及质量控制要点，为相关领域的研究和实践提供了理论支持与技术指导。

引言

印制电路板作为电子设备的核心组件之一，其性能直接决定了整个系统的可靠性与稳定性。而孔金属化技术是实现 PCB 电连接的关键工艺，对于提高产品性能、降低制造成本具有重要意义。QJ 2860-1996 标准详细规定了孔金属化的技术要求与操作规范，为行业标准化生产提供了重要依据。

孔金属化技术概述

孔金属化是指在 PCB 的通孔内壁沉积导电材料的过程，以确保信号传输的连续性。这一过程通常包括以下几个关键步骤：

• 钻孔
• 清洁处理
• 化学沉铜
• 电镀增厚
• 最终检测与验收

关键技术环节解析

在上述步骤中，每个环节都对最终的孔金属化效果产生直接影响。

• 钻孔: 钻孔的质量直接影响后续工艺的成功率。标准中明确要求孔径公差和垂直度需符合设计要求。
• 清洁处理: 孔壁表面的清洁程度决定了化学沉铜层的附着强度。标准中强调了使用适当的清洗剂和工艺参数。
• 化学沉铜: 这一过程是孔金属化的核心，需要保证沉铜层均匀且无缺陷。标准中提出了具体的溶液配比和温度控制要求。
• 电镀增厚: 通过电镀进一步增强导电性能，需注意防止孔壁变形和过度增厚导致的机械应力问题。

质量控制与检测

为了确保孔金属化工艺达到预期效果，标准中提出了严格的质量控制措施。主要包括：

• 对每批次产品的随机抽样检测，确保符合设计规格。
• 采用 X 光透视或超声波检测技术，检查孔壁是否存在裂纹或空洞。
• 定期校验生产设备，确保工艺参数稳定可控。

结论

综上所述，QJ 2860-1996 标准为印制电路板孔金属化工艺提供了全面的技术指导，强调了各环节的规范化操作与质量控制的重要性。未来的研究可以进一步探索更高效的材料和技术手段，以提升孔金属化的可靠性和经济性。
