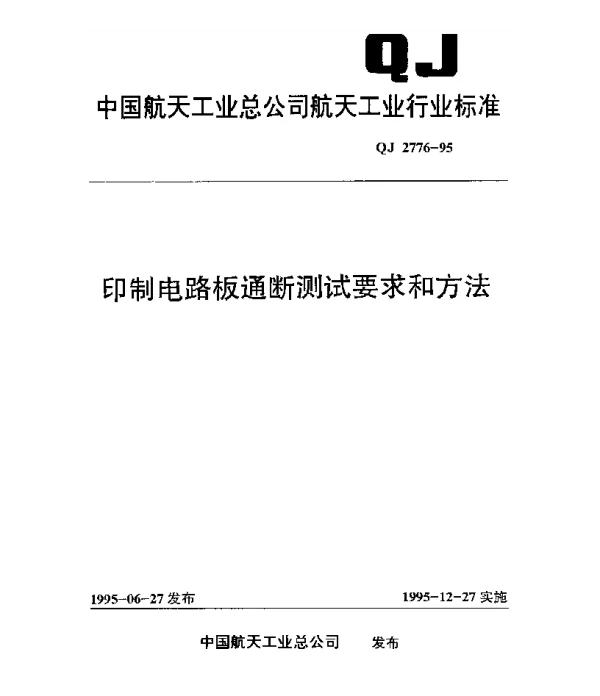

QJ 2776-1995 印制电路板通断测试要求和方法

QJ 2776-1995 印制电路板通断测试要求和方法常见问题解答

QJ 2776-1995 是我国关于印制电路板通断测试的重要标准，以下是针对该标准的常见问题解答。

1. QJ 2776-1995 的适用范围是什么？

QJ 2776-1995 主要适用于电子设备中印制电路板的通断测试。它规定了测试的基本要求、测试方法及判定准则，适用于各种类型的印制电路板（PCB），包括单面板、双面板和多层板。

2. 什么是印制电路板的通断测试？

印制电路板的通断测试是一种检测电路板上导电路径是否正常工作的测试方法。它通过测量电阻值来判断电路板上的焊点、连接线或元件是否存在开路或短路现象。通断测试的核心目的是确保电路板的功能性符合设计要求。

3. 测试前需要做哪些准备工作？

• 检查测试仪器是否校准合格并处于良好状态。
• 确认被测电路板的设计图纸或技术文件，明确测试点的位置和功能。
• 清理电路板表面，去除可能影响测试结果的污垢或氧化物。
• 确保测试环境满足标准要求，例如温度、湿度等。

4. 测试时如何选择合适的测试点？

测试点的选择应遵循以下原则：

• 选择电路的关键节点或易出现问题的部位。
• 确保测试点与电路板的实际连接可靠。
• 避免选择可能导致误判的非关键点。

5. 如何判定测试结果是否合格？

根据 QJ 2776-1995 标准，测试结果的判定依据如下：

• 电阻值在规定范围内（通常为 0~100 欧姆）表示通路正常。
• 电阻值超出范围或无穷大表示开路。
• 电阻值接近零表示短路。

6. 如果测试发现异常，应该如何处理？

当测试发现异常时，应按以下步骤处理：

• 复测以排除仪器误差。
• 检查电路板的焊接质量或元件安装情况。
• 必要时更换损坏的元件或重新焊接。
• 再次测试直至结果合格。

7. 为什么有些电路板会存在假阳性或假阴性问题？

假阳性或假阴性问题可能由以下原因引起：

• 测试仪器精度不足或未正确校准。
• 测试点接触不良或测试环境不符合要求。
• 电路板本身设计缺陷或制造工艺问题。

因此，在测试过程中需严格控制测试条件，并结合其他检测手段综合判断。

8. QJ 2776-1995 是否适用于所有类型的电路板？

是的，该标准适用于大多数印制电路板，但某些特殊用途的电路板（如高频电路板）可能需要额外的测试要求。在实际应用中，应结合具体产品需求调整测试方案。

9. 如何避免测试过程中的误操作？

为了避免误操作，建议采取以下措施：

• 严格按照标准流程进行操作。
• 对测试人员进行专业培训。
• 定期维护和校准测试设备。
• 记录每次测试的数据，便于追溯和分析。

10. QJ 2776-1995 是否已被更新或替代？

截至当前，QJ 2776-1995 仍然是有效的国家标准之一。如果后续有新的版本发布，应优先采用最新版本以确保测试的准确性和可靠性。
