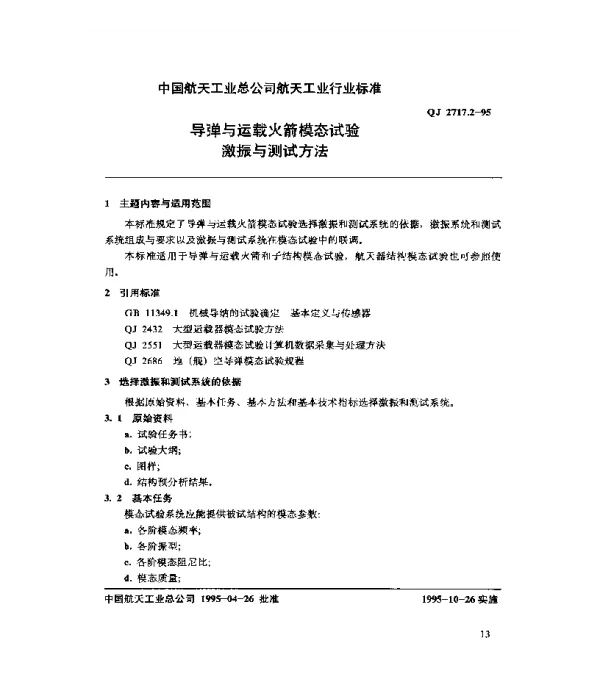

QJ 2717.2-1995 导弹与运载火箭模态试验激振与测试方法

导弹与运载火箭模态试验中的激振与测试方法

导弹与运载火箭作为现代国防和航天领域的重要组成部分，其设计、制造和运行的安全性与可靠性至关重要。为了确保这些复杂系统的性能达到预期目标，模态试验成为不可或缺的一部分。QJ 2717.2-1995标准为导弹与运载火箭的模态试验提供了详细的指导，特别是关于激振与测试方法的具体要求。本文将深入探讨这一标准的内涵及其在实际应用中的重要性。

激振方法的选择与实施

模态试验的核心在于通过激振手段获取系统的动态特性，如固有频率、阻尼比和模态振型等。根据QJ 2717.2-1995标准，激振方法主要包括锤击法、随机振动法和正弦扫频法。每种方法都有其适用场景和优缺点。

• 锤击法： 这是一种简单易行的方法，通常用于小型结构的模态分析。通过敲击结构表面，利用加速度传感器记录响应信号，进而计算模态参数。例如，在某次运载火箭部件的模态试验中，锤击法被用来快速评估部件的低阶模态特性。
• 随机振动法： 随机振动法适用于复杂结构的模态分析，能够提供更全面的动态信息。这种方法通过施加宽带随机激励，使系统在多个频率上同时响应，从而获得完整的模态谱。在某次导弹发射平台的模态试验中，随机振动法成功捕捉到了平台在高频段的振动特性。
• 正弦扫频法： 正弦扫频法通过逐步改变激励频率来激发系统的共振点，适合于高精度的模态分析。这种方法的优点是能够清晰地识别出每个模态的频率和阻尼比。例如，在一次卫星发射任务中，正弦扫频法被用于验证运载火箭的主梁结构是否满足设计要求。

测试设备与数据采集

在模态试验中，测试设备的选择直接影响到试验结果的准确性。QJ 2717.2-1995标准对测试设备提出了严格的要求，包括加速度传感器、数据采集系统和信号分析软件等。

• 加速度传感器： 加速度传感器是模态试验中最关键的测量工具之一。它需要具备高灵敏度、宽频带和良好的稳定性。例如，在某次运载火箭的模态试验中，采用了进口的高精度加速度传感器，其灵敏度达到了1000 mV/g，确保了数据的精确性。
• 数据采集系统： 数据采集系统负责将传感器采集到的模拟信号转换为数字信号，并进行存储和处理。现代的数据采集系统通常配备高速A/D转换器和大容量存储器，能够实时记录大量数据。在某次导弹试验中，数据采集系统的采样频率达到了20 kHz，保证了高频信号的完整记录。
• 信号分析软件： 信号分析软件是模态试验数据分析的核心工具。它能够对采集到的数据进行滤波、傅里叶变换和模态参数识别等处理。例如，MATLAB和ANSYS等软件广泛应用于导弹与运载火箭的模态分析中，帮助工程师快速准确地提取模态参数。

模态试验的实际意义

模态试验不仅是理论研究的重要环节，更是工程实践中不可或缺的一部分。通过模态试验，可以验证设计的合理性，发现潜在的问题，并优化设计方案。例如，在某次导弹发射任务中，模态试验揭示了助推器壳体在高频段存在较大的振动幅值，经过改进设计后，显著降低了振动水平，提高了发射成功率。

此外，模态试验还能为后续的振动环境试验提供依据。例如，在运载火箭的振动环境试验中，可以根据模态试验的结果调整试验条件，避免不必要的资源浪费。据统计，在某次大型运载火箭的研发过程中，通过模态试验优化了振动环境试验方案，节省了约30%的试验成本。

总结

QJ 2717.2-1995标准为导弹与运载火箭的模态试验提供了科学的指导，其激振与测试方法在实际应用中发挥了重要作用。通过合理的激振方法、先进的测试设备和高效的信号分析软件，可以准确获取系统的模态参数，为设计优化和性能提升提供可靠依据。未来，随着技术的不断发展，模态试验将在导弹与运载火箭的研发中扮演更加重要的角色。
