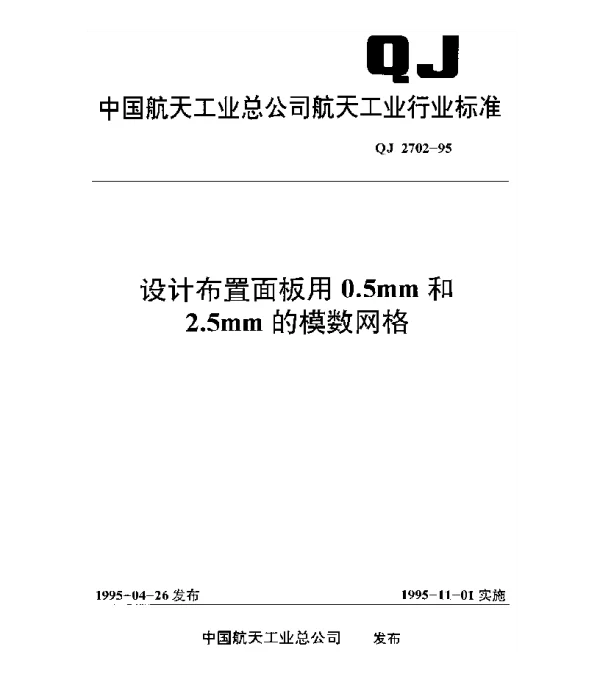

QJ 2702-1995 设计布置面板用0.5mm和2.5mm的模数网格

QJ 2702-1995标准概述

QJ 2702-1995是中国航天行业的一项技术标准，主要用于规范设计布置面板时采用的模数网格系统。该标准的核心在于通过设定特定的模数网格尺寸（如0.5mm和2.5mm），为航天器或其他高精密设备的设计提供统一的布局依据。这种标准化的设计方法能够显著提高产品的可靠性和可维护性，同时降低生产成本。模数网格的应用不仅限于航天领域，还广泛应用于电子、通信、机械制造等行业。

模数网格的基本概念

模数网格是一种基于固定间隔的网格系统，其核心思想是将设计空间划分为规则的单元格。在QJ 2702-1995中，0.5mm和2.5mm的模数网格分别适用于不同的应用场景。0.5mm的网格适合高精度要求的场合，例如集成电路板的设计；而2.5mm的网格则更适合需要兼顾精度与经济性的场景，如大型设备面板的布局。这种灵活的网格划分方式能够满足不同设计需求，确保产品性能的同时优化资源利用。

模数网格的实际应用

模数网格的应用范围非常广泛，以下是几个典型的例子：

• 航天器设计：在航天器的内部结构设计中，模数网格可以用于规划电缆布线路径、传感器安装位置以及模块化组件的排列。例如，某型号卫星的控制面板采用了2.5mm模数网格，使得所有功能模块都能精确对齐，大大提高了系统的稳定性和可靠性。
• 电子设备制造：在电子设备的设计中，0.5mm的模数网格被广泛应用于印刷电路板（PCB）的布局。以某款高性能计算机为例，其PCB设计完全遵循QJ 2702-1995标准，实现了元件之间的最小间距优化，从而有效提升了信号传输效率。
• 建筑行业：虽然建筑行业通常使用更大的网格单位，但模数网格的理念同样适用。例如，在装配式建筑中，通过采用标准化的模数网格，可以实现构件的快速组装和拆卸，显著缩短施工周期。

模数网格的优势与挑战

模数网格的优势显而易见。首先，它能够显著提升设计的一致性和重复性，减少人为误差。其次，标准化的网格系统有助于简化生产流程，降低制造成本。然而，模数网格的应用也面临一些挑战。例如，在某些复杂设计中，固定的网格间隔可能限制设计师的创意发挥；此外，如何平衡精度与成本之间的关系，也是实施该标准时需要重点考虑的问题。

未来发展趋势

随着科技的进步和市场需求的变化，模数网格的标准也在不断演进。一方面，研究人员正在探索更高效的网格划分算法，以适应更加复杂的三维设计需求；另一方面，智能化工具的普及也为模数网格的应用提供了新的可能性。例如，借助计算机辅助设计（CAD）软件，设计师可以轻松实现基于模数网格的自动化布局，进一步提高工作效率。

结语

QJ 2702-1995标准中的模数网格系统，以其科学性和实用性，成为现代工业设计的重要组成部分。无论是航天领域的精密设备，还是日常使用的电子产品，模数网格都发挥着不可或缺的作用。在未来，随着技术的不断发展，这一标准必将在更多领域展现出其独特的价值，为人类社会的进步贡献更大的力量。
