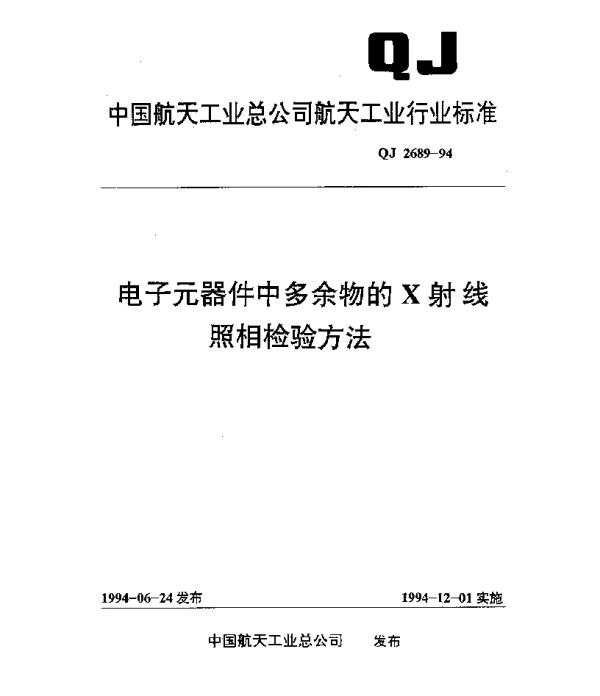

QJ 2689-1994 电子元器件中多余物的X射线照相检验方法

摘要

本文基于QJ 2689-1994标准，探讨了电子元器件中多余物的X射线照相检验方法。通过分析该方法的技术原理、操作流程及适用范围，旨在为相关领域的研究者和工程师提供理论支持与实践指导。

引言

在现代电子工业中，电子元器件的质量直接影响到整个系统的性能和可靠性。然而，在生产过程中，由于工艺或环境因素的影响，电子元器件内部可能会存在一些肉眼不可见的多余物（如金属屑、焊料残留等）。这些多余物可能对设备的安全性和稳定性造成潜在威胁。因此，开发一种高效、准确的检测方法显得尤为重要。

X射线照相检验方法概述

QJ 2689-1994标准详细规定了利用X射线成像技术对电子元器件进行多余物检测的具体步骤和技术要求。这种方法具有非破坏性、高分辨率以及快速检测的优点，能够有效识别元器件内部存在的微小缺陷。

技术原理

• 基本原理： X射线照相利用了不同物质对X射线吸收能力的差异来生成图像。当X射线穿过被测物体时，部分射线会被吸收，而另一部分则穿透并记录下来形成影像。
• 成像过程： 将待检样品置于X射线源与探测器之间，通过调整曝光时间和角度获得清晰的内部结构图像。

操作流程

1. 准备阶段：选择合适的X射线设备，并确保其工作参数符合标准要求。
2. 样品放置：将待测元器件固定于专用支架上，保证其位置稳定且便于观察。
3. 曝光设置：根据元器件类型及厚度设定适当的电压、电流值以及曝光时间。
4. 图像采集：启动设备开始扫描，同时记录下完整的检测数据。
5. 结果分析：由专业人员解读所得图像，判断是否存在多余物或其他异常情况。

优点与局限性

• 优点：
  • 无需拆解即可完成检查，避免了对产品造成物理损伤。
  • 能够发现隐藏较深的小型多余物，提高检测精度。
• 局限性：
  • 对于某些特殊材质的元器件可能存在一定的穿透力不足问题。
  • 需要专业的技术人员来进行操作和数据分析。

结论

综上所述，QJ 2689-1994所规定的X射线照相检验方法是一种科学合理且行之有效的手段，可用于评估电子元器件的质量状况。未来的研究方向可以集中在进一步优化设备性能、降低操作难度等方面，以满足日益增长的应用需求。
