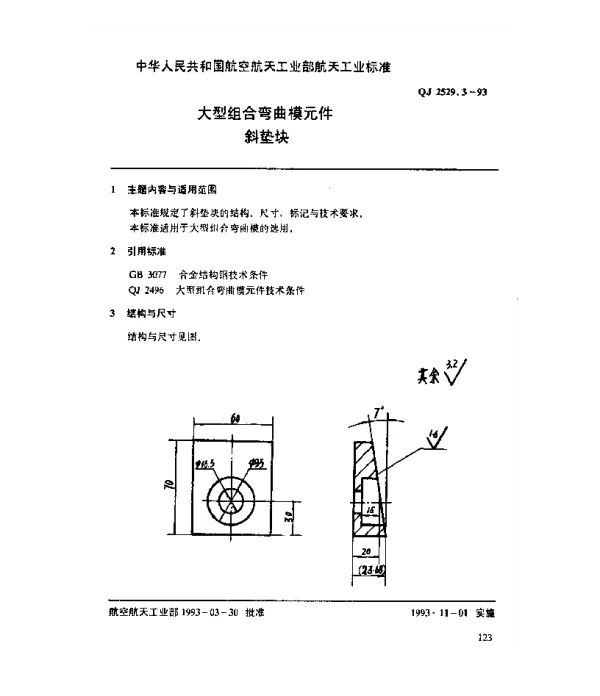

QJ 2529.3-1993 大型组合弯曲模元件 斜垫块

QJ 2529.3-1993标准概述

QJ 2529.3-1993是中国航天行业的一项国家标准，主要用于规范大型组合弯曲模中斜垫块的设计、制造和验收要求。斜垫块是模具设计中的关键部件之一，其主要功能是在弯曲加工过程中提供必要的支撑与导向作用，同时确保工件形状的精确性和一致性。这项标准不仅为航空航天领域提供了技术依据，还对其他工业领域的模具设计产生了深远影响。

斜垫块的功能与重要性

在大型组合弯曲模中，斜垫块的作用不可忽视。它通过调整模具的角度来实现不同曲率半径的弯曲操作，同时还能减少工件变形的可能性。斜垫块的设计需要综合考虑材料强度、表面硬度以及加工精度等因素，以满足高强度、高精度的生产需求。此外，斜垫块的合理布局能够显著提升模具的工作效率，降低生产成本。

• 支撑作用：斜垫块能够均匀分散弯曲过程中的应力，避免局部过载导致的模具损坏。
• 导向作用：通过精确的几何结构，斜垫块可以引导工件沿预定路径移动，确保弯曲质量。
• 耐用性：高质量的斜垫块能够在长时间的使用中保持稳定性能，减少维护频率。

标准中的具体要求

根据QJ 2529.3-1993的规定，斜垫块的设计需遵循以下几点：

• 材料选择：推荐使用高强度合金钢（如42CrMo），并经过热处理以提高耐磨性和抗疲劳能力。
• 尺寸公差：斜垫块的关键尺寸应严格控制在±0.05mm范围内，以保证模具的整体精度。
• 表面处理：表面粗糙度需达到Ra0.8μm以下，以减少摩擦力并延长使用寿命。
• 安装方式：斜垫块的安装孔位需与模具主体精确匹配，确保整体结构的稳定性。

实际应用案例

某航天企业曾使用QJ 2529.3-1993标准设计了一套用于飞机起落架零件弯曲的大型组合模具。这套模具采用了符合标准的斜垫块，其特点是采用42CrMo钢材制成，并经过渗碳淬火处理。在实际生产中，这套模具成功实现了复杂曲面零件的一次成型，弯曲精度达到了±0.1mm，远超行业平均水平。

另一个典型案例是一家汽车制造厂，他们利用该标准优化了车身覆盖件的弯曲模具。通过改进斜垫块的设计，工厂将单件生产时间缩短了15%，同时大幅降低了废品率，每年为企业节省了数百万元的成本。

未来发展趋势

随着制造业向智能化方向发展，斜垫块的设计也在不断创新。例如，新型复合材料的应用使得斜垫块更加轻量化且具有更高的耐腐蚀性；数字化建模技术则帮助工程师更高效地完成设计工作。此外，随着环保意识的增强，未来斜垫块的生产可能会更多地采用可回收材料，以减少对环境的影响。

综上所述，QJ 2529.3-1993标准为斜垫块的设计提供了科学的技术指导，其在航空航天及汽车制造等领域的广泛应用证明了其价值所在。在未来，这一标准仍将继续推动相关行业的技术进步与发展。
