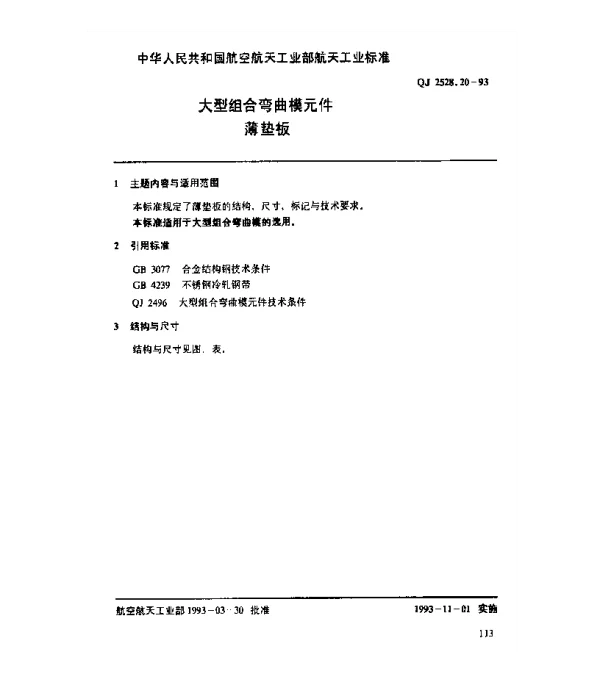

QJ 2528.20-1993 大型组合弯曲模元件 薄垫板

摘要

本文基于国家标准 QJ 2528.20-1993，对大型组合弯曲模中的薄垫板设计与应用进行了深入分析。通过探讨其在模具制造和实际生产中的作用，结合理论与实践，提出优化建议，以提高模具的稳定性和使用寿命。

引言

在现代工业生产中，大型组合弯曲模是实现复杂形状金属件加工的重要工具之一。其中，薄垫板作为模具组件的一部分，在保证模具精度、承载压力分布均匀以及延长模具寿命方面起着关键作用。然而，传统设计方法存在一些不足，如结构强度有限、安装不便等问题。因此，有必要对薄垫板的设计原则和技术参数进行系统研究。

薄垫板的功能与特点

薄垫板的主要功能包括：

• 分散模具工作时产生的应力，避免局部过载导致损坏；
• 提供精确的定位基准，确保工件成型质量；
• 减少摩擦力，保护模具表面免受磨损。

其特点在于厚度较薄但刚性要求高，通常采用高强度合金钢或特殊复合材料制成。

设计与制造的关键技术

根据 QJ 2528.20-1993 标准，薄垫板的设计需满足以下几点要求：

• 材料选择: 应选用具有较高屈服强度和良好耐磨性的材料，例如 Cr12MoV 或 HSS 高速钢。
• 热处理工艺: 经过分级淬火及低温回火处理后，可显著提升硬度并保持韧性。
• 表面处理: 表面光洁度直接影响使用寿命，需达到 Ra ≤ 0.4μm 的标准。

案例分析

某汽车零部件制造商曾因薄垫板设计不合理而导致频繁更换模具，严重影响了生产效率。经过重新设计并按照上述标准实施改进措施后，不仅显著降低了维护成本，还使单次冲压次数增加了约 30%。

结论

通过对 QJ 2528.20-1993 中关于薄垫板的规定进行详细解读，并结合实际案例验证，可以得出以下结论：

• 合理选材与科学设计能够有效提升薄垫板性能；
• 严格遵循相关标准有助于保障产品质量与稳定性；
• 未来应进一步探索新型材料的应用，为模具行业提供更多可能性。

综上所述，薄垫板虽看似简单，却是整个模具系统不可或缺的重要组成部分。只有不断优化设计思路，才能更好地服务于现代化工业需求。
