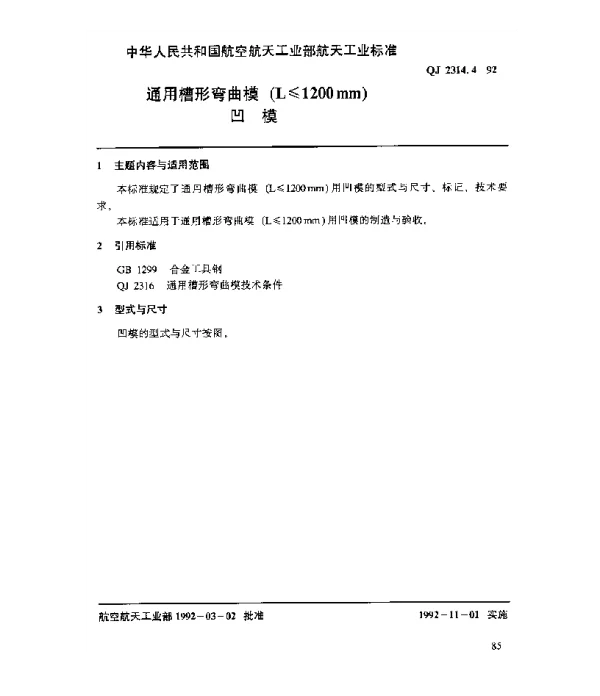

QJ 2314.4-1992 通用槽形弯曲模(L≤1200mm)凹模

摘要

本文围绕 QJ 2314.4-1992 标准中关于通用槽形弯曲模（L≤1200mm）的凹模设计与应用展开探讨。通过对标准要求的深入分析，结合实际工程案例，从材料选择、结构设计到加工工艺等方面进行详细阐述，并提出优化建议。

引言

在金属成形领域，弯曲模是实现板材成型的重要工具之一。QJ 2314.4-1992 标准为通用槽形弯曲模的设计提供了规范性指导，尤其针对凹模部分提出了明确的技术要求。本文旨在通过理论分析与实践验证，总结该类模具的设计要点及应用技巧。

标准概述

根据 QJ 2314.4-1992 标准，通用槽形弯曲模适用于长度 L 不超过 1200mm 的工件加工。其中，凹模作为关键部件，其性能直接影响弯曲质量和生产效率。标准对凹模的几何形状、表面粗糙度以及硬度指标均作出了明确规定。

凹模设计的关键要素

• 材料选择: 凹模应选用耐磨性好、强度高的合金钢，例如 Cr12MoV 或 W6Mo5Cr4V2 等材质，以确保长期稳定的工作状态。
• 几何形状: 凹模的曲率半径需与工件需求匹配，同时保证足够的刚性和稳定性，避免因变形导致的产品缺陷。
• 表面处理: 表面粗糙度应控制在 Ra0.8μm 以内，可通过抛光或镀硬铬等方法实现，以减少摩擦力并提高使用寿命。

加工工艺与质量控制

在加工过程中，需严格遵循以下步骤：

• 粗加工阶段采用数控机床完成初步成型；
• 精加工阶段利用磨床和抛光设备进一步提升精度；
• 最终检验环节通过三坐标测量仪检测尺寸偏差，确保符合标准要求。

结论

通过对 QJ 2314.4-1992 标准中通用槽形弯曲模凹模的研究，可以得出以下结论：合理选材、科学设计以及精密加工是保证凹模性能的核心因素。未来可进一步探索新型材料的应用，以期在降低成本的同时提升整体性能。
