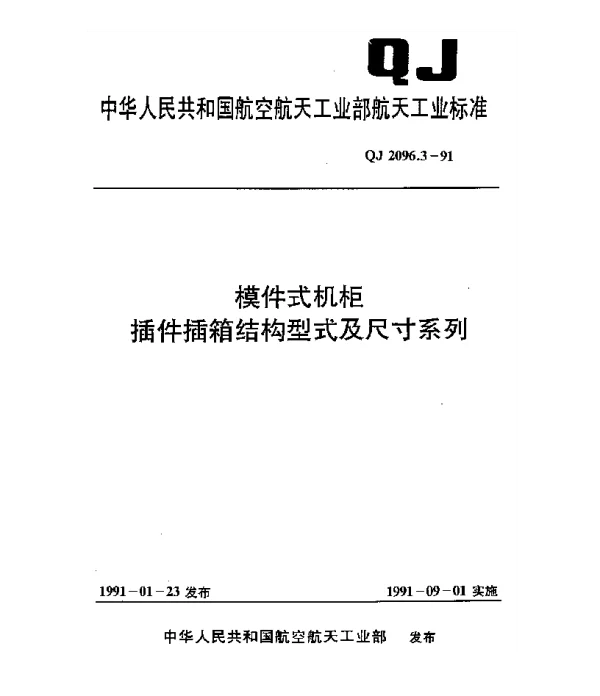

QJ 2096.3-1991 模件式机柜 插件插箱结构型式及尺寸系列

摘要：本文件规定了模件式机柜中插件插箱的结构型式及尺寸系列的技术要求。本文件适用于模件式机柜用插件插箱的设计、制造和验收。
Title：Modular Cabinets - Structural Types and Dimensional Series of Plug-in Units
中国标准分类号：J73
国际标准分类号：25.040.40

摘要

本文基于 QJ 2096.3-1991 标准，对模件式机柜的插件与插箱的结构型式及其尺寸系列进行了系统分析。通过深入探讨其设计原则、技术要求以及实际应用中的注意事项，旨在为相关领域的研究和实践提供参考。

引言

随着电子信息技术的发展，模件式机柜因其模块化设计、灵活性高、易于维护等优点，在工业控制、通信设备等领域得到了广泛应用。其中，插件与插箱作为模件式机柜的核心组成部分，其结构型式与尺寸系列直接影响了整个系统的性能与可靠性。QJ 2096.3-1991 标准为此提供了统一的技术规范，具有重要的指导意义。

插件与插箱的结构型式

根据 QJ 2096.3-1991 标准，插件与插箱的设计需满足以下基本要求：

• 标准化设计：插件与插箱应采用统一的外形尺寸，确保互换性。
• 兼容性：不同型号的插件需能够适配同一规格的插箱，以提高系统的可扩展性。
• 安全性：插件与插箱的连接方式需具备良好的电气隔离和机械稳定性。

尺寸系列的定义与分类

标准中明确了插件与插箱的主要尺寸参数，并将其划分为若干系列，具体如下：

• 插件宽度：分为 1U、2U、4U 等多个级别，每级宽度递增 5mm。
• 插箱高度：支持 3U、6U、9U 等多种高度规格，以适应不同的安装需求。
• 深度：根据设备的实际需求，提供固定深度或可调节深度选项。

技术要求与实现方法

为了确保插件与插箱的可靠性和一致性，标准提出了以下技术要求：

• 插件与插箱的材料选择应符合耐腐蚀、高强度的标准。
• 连接器的布局需遵循电磁兼容性（EMC）设计原则。
•
