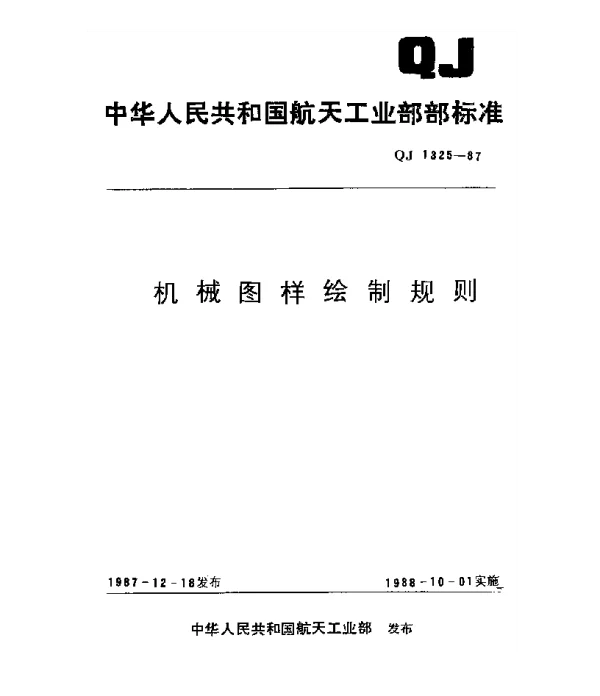

QJ 1325-1987 机械图样绘制规则

QJ 1325-1987 机械图样绘制规则

QJ 1325-1987 是关于机械图样绘制的国家标准，主要规范了机械制图的基本原则和具体要求。以下是其主要内容：

• 图纸幅面和格式：规定了不同尺寸的图纸幅面以及标题栏、会签栏的位置和格式。
• 比例选择：明确了各类机械图样的推荐比例，并对比例的选择提出了具体要求。
• 视图表达：详细说明了基本视图、向视图、局部视图等的绘制方法及标注要求。
• 尺寸标注：对尺寸线、尺寸界线、箭头形式及标注位置进行了统一规范。
• 技术要求：明确了表面粗糙度、公差与配合、形位公差等内容的表示方式。
• 符号和代号：规定了各种通用符号、代号及其使用规则。

与老版本的变化对比

相比老版本（如 QJ 1325-1978），QJ 1325-1987 的主要变化包括：

• 图纸幅面调整：增加了 A0 和 A1 幅面的使用范围，并优化了标题栏的设计。
• 比例细化：新增了一些常用的绘图比例，并对比例的适用场景进行了更详细的分类。
• 视图表达增强：引入了更多的视图类型，例如斜视图和断面图，并对绘制细节做了进一步规范。
• 尺寸标注改进：改进了尺寸线和箭头的形式，使其更加清晰易读。
• 技术要求更新：根据实际应用需求，更新了部分技术要求的内容，例如粗糙度参数值的调整。
• 符号标准化：对一些通用符号进行了重新定义，确保其在不同场合下的统一性。
