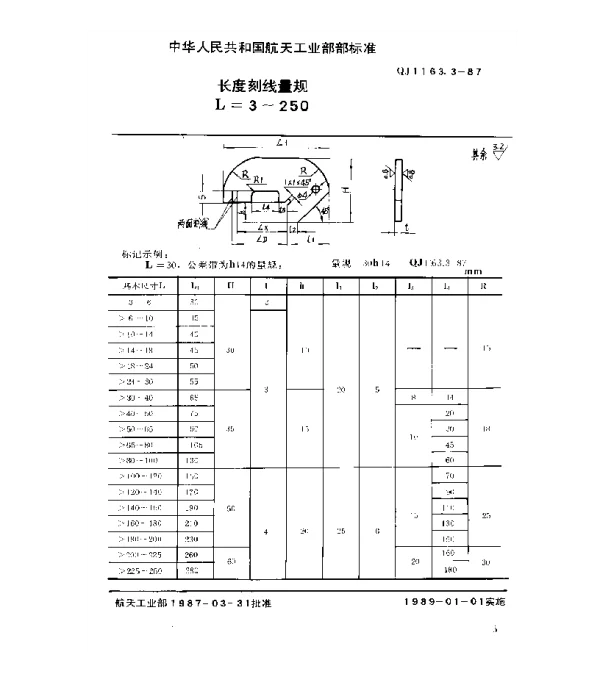

QJ 1163.3-1987 深度、高度、长度极限量规型式尺寸 长度刻线量规(L=3~250)

QJ 1163.3-1987标准概述

QJ 1163.3-1987是中国航空航天工业部于1987年发布的一项国家标准，主要规范了深度、高度和长度极限量规的型式与尺寸要求。这一标准适用于机械加工领域中对长度刻线量规的设计、制造和检验，尤其针对长度范围在3mm至250mm之间的量规。这些量规广泛应用于航空航天、精密仪器制造以及高端制造业等领域，是确保产品质量和生产精度的重要工具。

作为一项技术性极强的标准，QJ 1163.3-1987不仅规定了量规的基本结构和尺寸参数，还涵盖了材料选择、表面处理工艺以及测量误差控制等细节要求。其核心目标在于统一行业内的技术标准，提高量规的可靠性和互换性，从而为复杂零部件的高精度加工提供保障。

深度、高度与长度量规的应用场景

深度、高度和长度量规是机械加工中不可或缺的工具，它们分别用于检测工件的深度、高度和长度尺寸是否符合设计要求。以深度量规为例，在航空航天工业中，飞机发动机叶片的加工需要极其精确的深度测量，稍有偏差可能导致整机性能下降甚至安全隐患。而高度量规则常用于检测零件的垂直度和平面度，例如航空器起落架部件的加工就需要高度量规来验证其几何精度。

长度刻线量规则是最为常见的工具之一，其适用范围从微小的电子元件到大型机械设备均有涉及。例如，在半导体芯片制造中，刻线量规被用来校准光刻设备的曝光精度；而在汽车工业中，它又用于检测发动机缸体的加工尺寸。QJ 1163.3-1987标准特别强调了长度刻线量规在L=3~250mm范围内的设计规范，这正是由于这一区间覆盖了绝大多数工业应用场景。

长度刻线量规的设计要点

根据QJ 1163.3-1987标准，长度刻线量规的设计需要综合考虑以下几个方面：

• 结构形式：长度刻线量规通常采用直尺或圆柱形结构，其表面刻有清晰的刻度线，以便读取测量值。
• 材料选择：为了保证量规的稳定性和耐用性，通常选用高强度合金钢或陶瓷材料制成。
• 刻线精度：刻线的宽度、间距和位置必须严格按照标准执行，误差不得超过±0.005mm。
• 表面处理：量规表面需经过抛光处理，以减少摩擦并提高测量精度。

以某航天企业为例，他们曾因一款新型卫星天线反射面的加工需求，定制了一批长度刻线量规。这批量规的长度范围为100mm至250mm，经过严格的材料筛选和加工工艺优化后，最终达到了±0.003mm的刻线精度，成功满足了天线反射面的高精度加工要求。

实际案例分析

在某精密仪器制造企业中，技术人员曾遇到一个典型问题：一批用于医疗设备的微型螺纹孔加工完成后，发现部分产品的深度尺寸超出公差范围。通过使用符合QJ 1163.3-1987标准的深度量规进行复测，技术人员发现量规本身的误差是导致问题的关键原因。

为此，企业重新采购了一批经过严格检验的深度量规，并对操作人员进行了专业培训。在后续生产中，这批量规不仅显著降低了废品率，还大幅提高了生产效率。这一案例充分说明了遵循QJ 1163.3-1987标准的重要性，同时也展示了量规在实际生产中的关键作用。

未来发展趋势

随着工业4.0时代的到来，智能化和自动化成为制造业发展的主流趋势。在此背景下，传统长度刻线量规的功能也在不断拓展。例如，一些新型量规集成了数字显示功能，能够实时记录和传输测量数据，极大地提升了工作效率。

此外，QJ 1163.3-1987标准也在逐步修订和完善，以适应更高精度和更复杂应用场景的需求。例如，未来的标准可能会引入更多关于环境温度对量规精度影响的规定，以确保量规在各种工作条件下的稳定性。

总之，QJ 1163.3-1987标准不仅是机械加工领域的技术指南，更是推动制造业高质量发展的重要基础。通过对这一标准的深入理解和严格执行，可以有效提升我国制造业的整体技术水平和国际竞争力。
