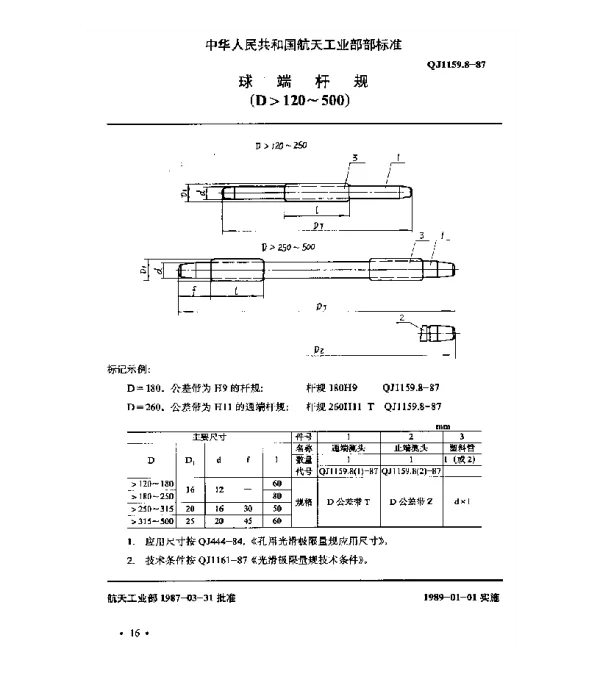

QJ 1159.8-1987 光滑极限量规型式尺寸 球端杆规(D120~500)

光滑极限量规型式尺寸：球端杆规 (D120~500) 的研究与分析

光滑极限量规是机械制造领域中用于检验工件尺寸是否符合标准的重要工具。其中，球端杆规作为一种特殊形式的量规，在大直径范围（如D120~500）的应用中具有重要意义。本文基于QJ 1159.8-1987标准，对球端杆规的设计原理、技术要求及实际应用进行系统分析。

球端杆规的设计原理

球端杆规的核心设计目的是通过球形端面与被测工件表面的接触来实现精确测量。这种设计能够有效避免传统直杆规在大直径测量中可能产生的误差，同时确保测量结果的可靠性和稳定性。

• 球端结构的优势：球端设计可以减少接触点的应力集中，提高测量精度。
• 材料选择的重要性：为了保证球端杆规的耐用性，通常采用高强度合金钢作为主要材料，并经过精密加工和热处理。

技术要求与规范

根据QJ 1159.8-1987标准，球端杆规的技术要求主要包括以下几个方面：

• 几何公差：球端半径需严格控制在规定的公差范围内，以确保测量的一致性。
• 表面粗糙度：球端表面的粗糙度直接影响测量精度，因此需要达到特定的Ra值标准。
• 长度与直径匹配：球端杆规的长度和直径应根据被测工件的具体规格进行合理设计。

实际应用中的挑战与对策

尽管球端杆规在大直径测量中表现出色，但在实际应用中仍面临一些挑战：

• 测量环境的影响：温度变化可能导致球端杆规的变形，影响测量准确性。建议在恒温环境下进行测量操作。
• 维护保养问题：长期使用后，球端表面可能出现磨损，需定期检查并更换。

为应对上述挑战，建议加强对球端杆规的日常维护，定期校准仪器，并结合现代数字化测量技术提升整体测量效率。

结论

球端杆规作为一种高效、可靠的测量工具，在机械制造领域具有不可替代的作用。通过对QJ 1159.8-1987标准的深入研究，我们可以更好地理解其设计原理和技术要求，从而在实际应用中发挥更大的价值。
