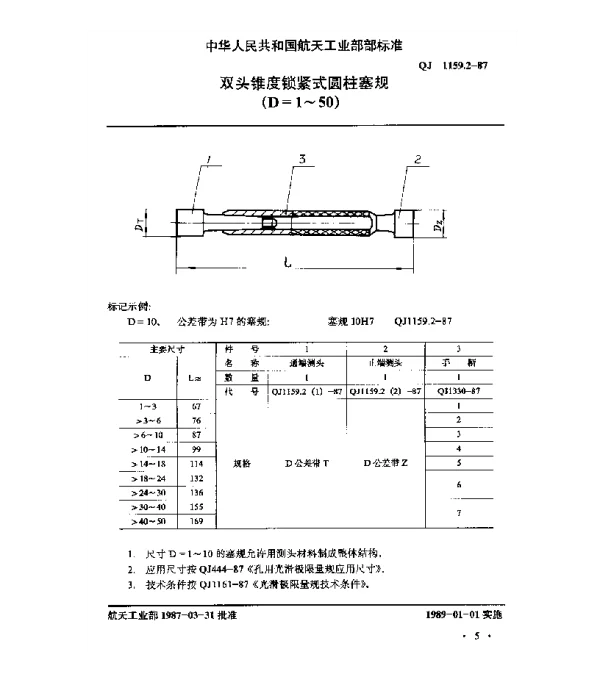

QJ 1159.2-1987 光滑极限量规型式尺寸 双头锥度锁紧式圆柱塞规(D=1~50)

QJ 1159.2-1987标准概述

QJ 1159.2-1987是中国航天行业的一项国家标准，专门针对光滑极限量规的设计和制造规范。这项标准详细规定了双头锥度锁紧式圆柱塞规的技术要求、型式尺寸以及检测方法。这类量规主要用于精密机械加工领域，尤其是在航空航天、汽车制造等行业中，对零部件的尺寸精度进行严格控制。

双头锥度锁紧式圆柱塞规的特点与应用

双头锥度锁紧式圆柱塞规是一种高精度测量工具，其设计核心在于通过锥度锁紧机构实现快速而稳定的定位。这种量规通常用于检测直径范围在D=1~50mm之间的圆柱形工件。与传统的单一头部设计相比，双头结构提供了更高的灵活性和效率，能够同时完成两个方向的测量任务。

• 特点：采用锥度锁紧技术，确保了测量过程中的稳定性；双头设计提高了工作效率。
• 应用领域：广泛应用于航空航天、精密仪器制造等领域，特别是在需要极高精度的场合。

型式尺寸的具体要求

根据QJ 1159.2-1987的规定，双头锥度锁紧式圆柱塞规的型式尺寸包括以下几个关键参数：

• 塞规的直径范围为D=1~50mm，需满足公差等级IT6至IT8的要求。
• 锁紧机构的角度一般设定为3°～5°，以保证足够的摩擦力同时避免过度磨损。
• 塞规的整体长度不得超过200mm，以适应不同操作环境的需求。

这些具体尺寸要求不仅保障了量规的通用性，还确保了其在各种复杂工作条件下的可靠性和耐用性。

检测方法与质量控制

为了确保双头锥度锁紧式圆柱塞规的质量符合标准要求，必须采用科学合理的检测手段。常见的检测方法包括：

• 使用三坐标测量机（CMM）对塞规的几何形状进行精确测量。
• 通过光学投影仪检查塞规表面是否存在划痕或其他缺陷。
• 利用硬度计测试塞规材料的硬度值，确保其满足抗疲劳性能需求。

此外，在生产过程中还需要定期进行抽样检验，以监控产品质量的一致性。

实际案例分析

某知名航空企业曾因缺乏符合QJ 1159.2-1987标准的双头锥度锁紧式圆柱塞规，导致其生产线上的某些关键部件无法达到预期精度。后来，该企业引进了一批严格按照此标准生产的量规后，不仅显著提升了产品质量，还大幅降低了废品率。据统计，仅一年时间内，该企业的生产成本就减少了约15%，经济效益十分明显。

总结

综上所述，QJ 1159.2-1987标准对于指导双头锥度锁紧式圆柱塞规的设计与制造具有重要意义。它不仅明确了产品的技术指标，也为相关行业的质量管理体系提供了有力支持。未来，随着制造业向更高精度方向发展，此类高精度量规的应用前景将更加广阔。
