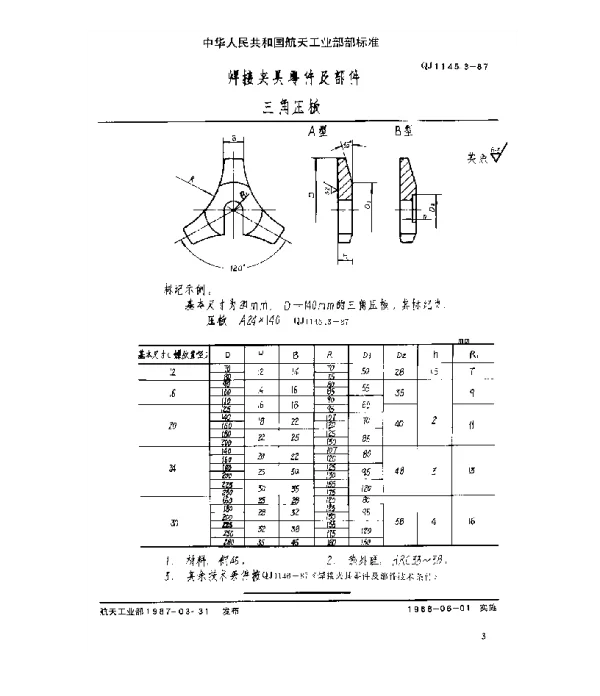

QJ 1145.3-1987 焊接夹具零件及部件 三角压板

QJ 1145.3-1987 标准概述

QJ 1145.3-1987 是中国国家军用标准的一部分，主要用于规范焊接夹具中三角压板的设计、制造和应用。焊接夹具是机械加工领域的重要工具，用于固定和定位工件，以确保焊接过程中的精度和稳定性。而三角压板作为焊接夹具的关键部件之一，在实际操作中起着至关重要的作用。

该标准详细规定了三角压板的几何尺寸、材料选择、表面处理以及安装方式等技术要求。通过标准化生产，可以有效提高焊接夹具的整体性能，降低制造成本，并提升产品质量。此外，标准还强调了三角压板与其他夹具部件之间的配合关系，为工业生产和质量控制提供了明确的指导。

三角压板的功能与重要性

三角压板是一种典型的夹紧装置，其主要功能是在焊接过程中对工件施加稳定的夹紧力，防止工件因热膨胀或外部振动而发生位移。这种设计能够显著提高焊接精度，减少废品率，并缩短生产周期。

• 提高焊接精度：三角压板通过均匀分布的压力点，确保工件在焊接过程中保持稳定的位置，从而避免因变形导致的产品缺陷。
• 增强安全性：标准化的三角压板能够承受更高的载荷，有效防止因夹持不当引发的安全事故。
• 简化维护：由于其结构简单且易于拆卸，三角压板便于日常清洁和维修，延长了设备的使用寿命。

在航空航天、汽车制造以及船舶工程等领域，三角压板的应用尤为广泛。例如，在飞机机身拼接过程中，焊接夹具需要承受极高的载荷，而三角压板则成为确保工件精准定位的核心组件。

三角压板的设计与制造要点

根据 QJ 1145.3-1987 的要求，三角压板的设计需综合考虑多个因素。首先，材料的选择至关重要。通常情况下，三角压板采用高强度合金钢（如 42CrMo）或不锈钢制成，以满足高载荷和耐腐蚀的需求。其次，几何尺寸的设计必须符合标准规定的公差范围，以保证夹具的整体协调性。

在制造环节，表面处理工艺同样不可忽视。为了提高耐磨性和抗疲劳能力，三角压板通常会经过淬火、回火以及镀锌等多道工序处理。这些措施不仅提升了产品的耐用性，还降低了后期维护的成本。

实际案例分析

某大型造船厂曾面临焊接夹具失效的问题，导致生产线频繁中断。通过对现场设备的检查发现，问题出在三角压板的设计上——原有的压板无法适应高强度焊接作业的要求。为此，该厂采用了符合 QJ 1145.3-1987 标准的新款三角压板。

更换后，焊接夹具的工作效率显著提升，废品率从原来的 8% 降至 1%，同时设备故障率减少了 60%。这一改进不仅节省了大量原材料，还大幅降低了人工成本，为企业创造了可观的经济效益。

未来发展趋势

随着智能制造技术的发展，焊接夹具正朝着智能化方向迈进。未来的三角压板可能会集成传感器和无线通信模块，实时监测夹紧力的变化情况，并将数据传输至中央控制系统。这种创新设计将进一步优化生产流程，推动制造业向更高水平发展。

此外，环保意识的增强也促使制造商更加注重绿色制造。未来，三角压板的生产将更多地采用可回收材料，并优化生产工艺，减少能源消耗和碳排放。

综上所述，QJ 1145.3-1987 标准为焊接夹具中的三角压板提供了全面的技术指导，其在工业生产中的应用价值不容小觑。通过不断改进设计和制造工艺，三角压板将继续为现代制造业提供可靠的支持。
