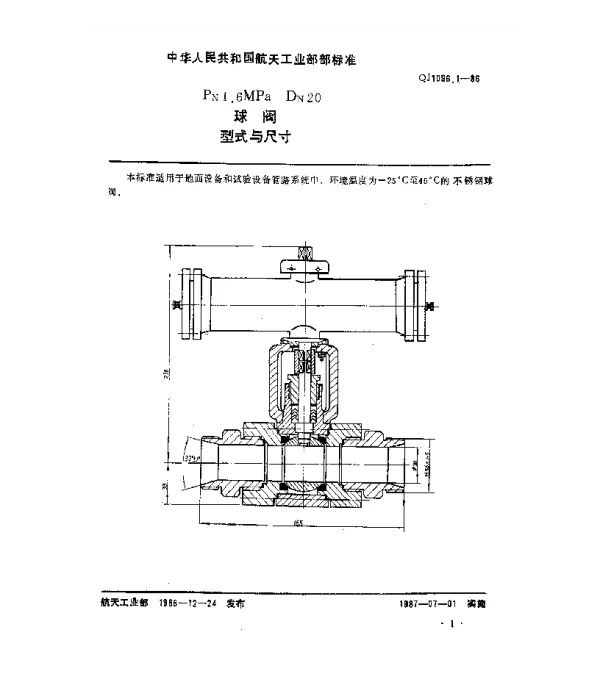

QJ 1096.1-1986 球阀 Pn1.6MPaDn20球阀型式与尺寸

QJ 1096.1-1986 标准概述

QJ 1096.1-1986 是中国机械工业部发布的一项关于球阀的标准，主要用于规范公称压力为1.6 MPa、公称直径为20毫米的球阀的设计、制造和检验要求。这项标准的出台旨在统一球阀的技术参数和质量标准，确保产品在工业应用中的可靠性和安全性。球阀作为一种常见的流体控制设备，在石油、化工、电力等领域有着广泛的应用。而QJ 1096.1-1986 的具体规定为相关行业提供了明确的指导，使制造商能够生产出符合市场需求的产品。

球阀的基本结构与工作原理

球阀的核心部件是一个带有通孔的球体，通过旋转球体来控制流体的流动。当球体上的通孔与管道对齐时，流体可以自由通过；当球体旋转至与管道垂直时，流体被截断。这种简单的结构使得球阀具有开关迅速、密封性能优良的特点。根据 QJ 1096.1-1986 的规定，球阀的设计需要考虑材料选择、表面处理以及密封圈的材质等因素，以确保其在高压环境下的稳定运行。

公称压力与公称直径的意义

公称压力（PN）是指阀门在正常工作条件下允许的最大压力，单位为 MPa。对于 QJ 1096.1-1986 标准中规定的 PN1.6 MPa，意味着该球阀能够在不超过 1.6 MPa 的压力下安全运行。而公称直径（DN）则是指阀门通径的名义尺寸，单位为毫米。DN20 表示该球阀的通径为 20 毫米，适用于较小口径的管道系统。

• 公称压力的选择直接影响到阀门的强度设计。
• 公称直径则决定了阀门的流量能力，是选型的重要依据。

标准中的技术要求

根据 QJ 1096.1-1986 的规定，球阀的设计和制造需满足以下技术要求：

• 材料选择：球阀的主体材料应选用耐腐蚀、高强度的不锈钢或碳钢，以适应不同工况的需求。
• 密封性能：球阀的密封性能是衡量其质量的关键指标之一。标准要求球阀在规定的试验压力下不得出现泄漏现象。
• 操作扭矩：为了便于操作，球阀的手动操作扭矩应控制在合理范围内。
• 检验方法：包括外观检查、压力测试、密封性试验等，确保每台球阀出厂前都经过严格的质量检测。

实际应用案例

以某石化企业为例，该企业在管道系统中大量使用了符合 QJ 1096.1-1986 标准的球阀。这些球阀主要应用于输送石油和天然气的管道中，由于其出色的密封性能和耐用性，有效减少了介质泄漏的风险，提高了系统的整体可靠性。据统计，采用该标准生产的球阀在运行三年后，故障率仅为 0.5%，远低于行业平均水平。

标准的重要性与未来展望

QJ 1096.1-1986 标准的实施不仅提升了国内球阀产品的技术水平，还推动了相关行业的标准化进程。随着工业自动化程度的提高，未来球阀的设计将更加注重智能化和节能环保特性。例如，一些新型球阀已经集成了传感器和智能控制系统，能够实时监测管道内的流体状态并自动调节开度，从而进一步提升系统的运行效率。

• 智能化趋势：未来的球阀可能配备无线通信功能，实现远程监控和诊断。
• 环保需求：新材料的研发将进一步降低球阀的能耗和环境污染。

综上所述，QJ 1096.1-1986 标准作为我国球阀领域的重要规范，为行业发展奠定了坚实的基础。在未来，随着技术的不断进步，球阀将在更多领域发挥重要作用。
