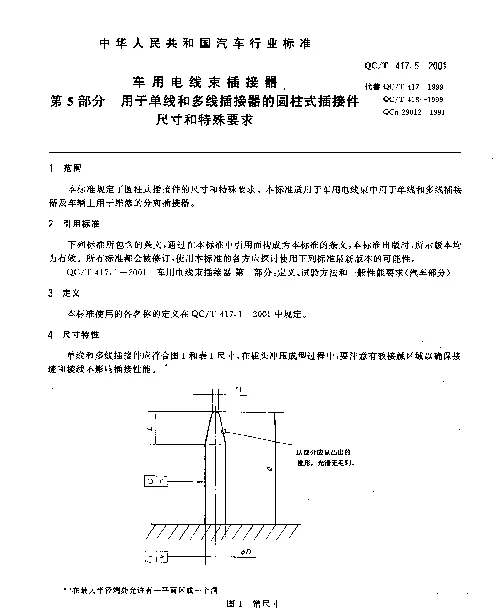

QCT 417.5-2001 车用电线束插接器 第5部分 用于单线和多线插接器的圆柱式插接件的尺寸和特殊要求

QCT 417.5-2001 标准概述

QCT 417.5-2001 是中国汽车行业的一项技术标准，主要用于规范车用电线束插接器中圆柱式插接件的设计、制造及应用要求。这一标准适用于单线和多线插接器，为汽车电气系统提供了统一的技术依据。通过标准化设计，该标准旨在提高汽车电气系统的可靠性和安全性，同时降低生产成本并提升装配效率。

圆柱式插接件的核心特点

圆柱式插接件是汽车电线束中的重要组成部分，其核心特点是具有良好的密封性和抗干扰能力。这种插接件通常由金属外壳和内部导电端子组成，能够有效保护内部电路免受外界环境的影响。此外，圆柱式插接件还具备高插拔寿命和耐久性，能够在恶劣的工作条件下长期稳定运行。

• 密封性能： 圆柱式插接件采用精密加工的密封结构，能够有效防止水分、灰尘等外部因素侵入，确保电气连接的可靠性。
• 抗干扰能力： 其金属外壳具有屏蔽功能，可有效减少电磁干扰对信号传输的影响。
• 高插拔寿命： 插接件的端子经过特殊处理，能够承受数千次插拔操作而不影响性能。

尺寸与公差要求

尺寸和公差是保证插接件互换性和兼容性的关键因素。QCT 417.5-2001 对圆柱式插接件的尺寸进行了严格规定，包括外壳直径、端子间距、接触面宽度等参数。这些尺寸参数不仅直接影响插接件的装配精度，还决定了其在整车中的安装位置和功能实现。

• 外壳直径： 根据不同规格的插接件，外壳直径通常在6mm至20mm之间，以适应不同的电流承载需求。
• 端子间距： 端子之间的间距需保持一致，以确保导线的正确连接和信号传输的稳定性。
• 接触面宽度： 接触面宽度直接影响插接件的载流能力，标准中明确规定了最小宽度值。

特殊要求与应用场景

除了基本的尺寸和性能要求外，QCT 417.5-2001 还针对特定应用场景提出了特殊要求。例如，在高温环境下工作的插接件需要具备更高的耐热性能；而在高振动环境中使用的插接件则需要更强的机械稳定性。这些特殊要求确保了插接件在各种复杂工况下的可靠表现。

• 高温环境： 在发动机舱等高温区域，插接件需选用耐高温材料，并通过专门的测试验证其性能。
• 高振动环境： 针对底盘和悬挂系统附近的插接件，标准要求其具备更高的抗振能力，以避免因振动导致的接触不良问题。
• 防水等级： 插接件的防水等级需达到IP67或更高，以应对雨雪天气和涉水行驶的情况。

实际案例分析

以某知名汽车制造商为例，其最新款车型采用了符合QCT 417.5-2001标准的圆柱式插接件。在实际应用中，该插接件成功解决了传统插接件在高温和高振动环境下的失效问题，显著提高了整车的可靠性和耐用性。据统计，该车型自上市以来，其电气系统的故障率降低了30%，维修成本也相应下降。

• 案例背景： 该车型配备了先进的动力总成和复杂的电子控制系统，对电气系统的稳定性提出了极高要求。
• 解决方案： 使用符合QCT 417.5-2001标准的圆柱式插接件，确保了各模块间的高效通信和稳定供电。
• 效果评估： 通过实际运行数据表明，采用该插接件后，车辆在极端条件下的电气故障率明显降低，用户满意度大幅提升。

总结

QCT 417.5-2001 标准为车用电线束插接器的设计和制造提供了科学的技术指导，特别是在圆柱式插接件领域发挥了重要作用。通过严格的尺寸控制和特殊要求的制定，该标准有效提升了汽车电气系统的整体性能。未来，随着新能源汽车和智能网联技术的发展，这一标准将在更广泛的领域发挥更大的作用，推动中国汽车行业的技术进步和产业升级。
