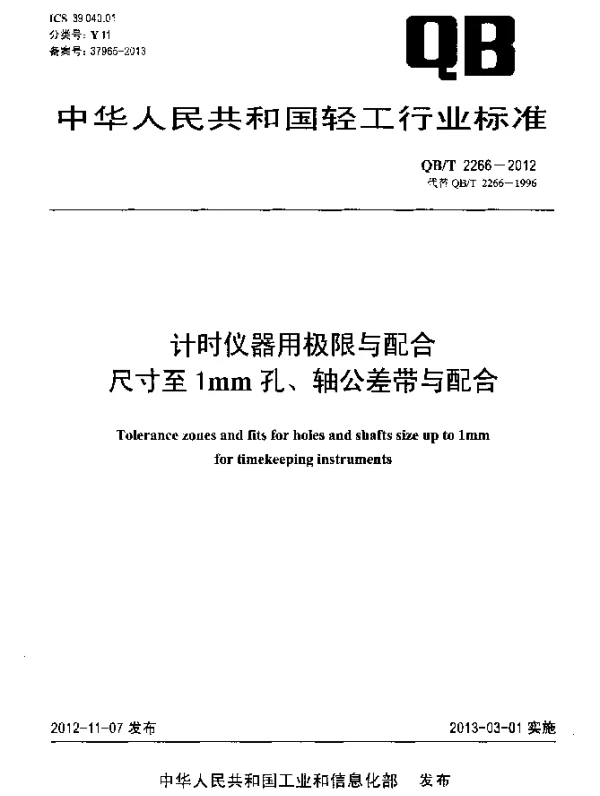

QBT 2266-2012 计时仪器用极限与配合.尺寸至1mm孔、轴公差带与配合

摘要

本文基于QBT 2266-2012《计时仪器用极限与配合》标准，对尺寸至1mm的孔和轴公差带及其配合进行了系统分析。通过深入研究该标准中的技术要求，结合实际应用背景，探讨了如何合理选择公差带和配合类型以满足计时仪器的高精度需求。

引言

计时仪器作为精密测量工具，在工业生产、科学研究等领域具有重要意义。为了确保其性能稳定性和可靠性，对其零部件的加工精度提出了严格要求。QBT 2266-2012标准为计时仪器的设计提供了重要的参考依据，特别是针对尺寸范围在1mm以内的孔和轴公差带及配合的选择，具有指导意义。

公差带的基本概念

在QBT 2266-2012中，公差带是指允许零件尺寸变化的一个范围。对于孔和轴而言，它们各自有不同的基本偏差系列。这些偏差决定了公差带的位置，而公差值则定义了公差带的大小。

• 孔的公差带： 孔的基本偏差通常位于零线之下，其上偏差为正值，下偏差为负值或零。
• 轴的公差带： 轴的基本偏差通常位于零线之上，其上偏差为负值，下偏差为零或正值。

配合类型的分类

根据QBT 2266-2012的规定，配合可以分为间隙配合、过渡配合和过盈配合三种类型。每种配合类型适用于不同的应用场景。

• 间隙配合： 用于需要相对运动的场合，如滑动轴承等。
• 过渡配合： 用于需要精确定位但又允许轻微移动的场合，如齿轮装配。
• 过盈配合： 用于需要固定连接且不允许任何相对运动的场合，如螺栓紧固件。

案例分析

假设某计时仪器中的一根轴直径为0.5mm，需与一个孔进行配合。根据QBT 2266-2012的要求，可以选择H7/f6的配合方式，其中H7表示孔的公差带，f6表示轴的公差带。这种配合属于间隙配合，能够保证轴在孔内自由旋转的同时保持良好的同轴度。

结论

通过对QBT 2266-2012标准的研究可以看出，合理选择孔和轴的公差带以及相应的配合类型是实现计时仪器高精度的关键所在。未来的工作应进一步探索新型材料和技术手段的应用，以提升计时仪器的整体性能。
