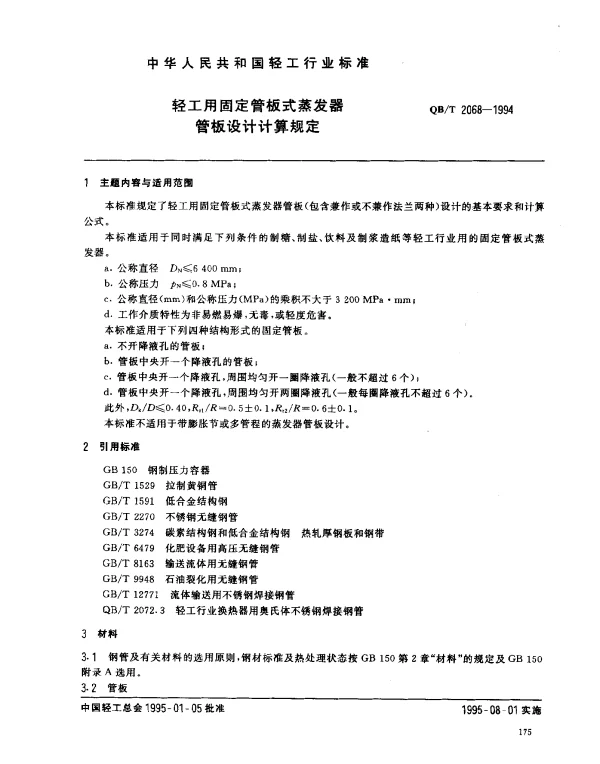

QBT 2068-1994 轻工用固定管板式蒸发器管板设计计算规定

轻工用固定管板式蒸发器管板设计计算规定解析

固定管板式蒸发器广泛应用于轻工业生产中，其核心部件——管板的设计与计算直接决定了设备的性能和安全性。本文基于 QBT 2068-1994 标准，对固定管板式蒸发器管板的设计计算进行深入分析。

管板设计的基本要求

根据 QBT 2068-1994 的规定，管板设计需满足以下基本要求：

• 确保管板在工作条件下的强度和刚度。
• 考虑腐蚀裕量，延长设备使用寿命。
• 优化结构设计，降低制造成本。

管板设计的主要参数

在设计过程中，需要明确以下关键参数：

• 管板厚度：根据压力、温度及材料特性确定。
• 管孔直径：与换热管匹配，确保密封性和传热效率。
• 管间距：影响流体分布均匀性及设备紧凑性。

设计计算方法

设计计算是管板设计的核心环节，主要包括以下步骤：

• 应力分析：通过有限元法或解析法评估管板在内外压差下的应力分布。
• 疲劳评估：考虑循环载荷对管板寿命的影响。
• 腐蚀裕量校核：根据介质腐蚀性选择合适的裕量值。

实际应用中的注意事项

在实际工程中，还需注意以下几点：

• 合理选择材料，兼顾经济性和耐久性。
• 严格控制加工精度，避免因安装误差导致的泄漏问题。
• 定期维护检查，及时发现并处理潜在隐患。

综上所述，QBT 2068-1994 提供了系统化的固定管板式蒸发器管板设计指导，为轻工业设备的安全运行提供了保障。
