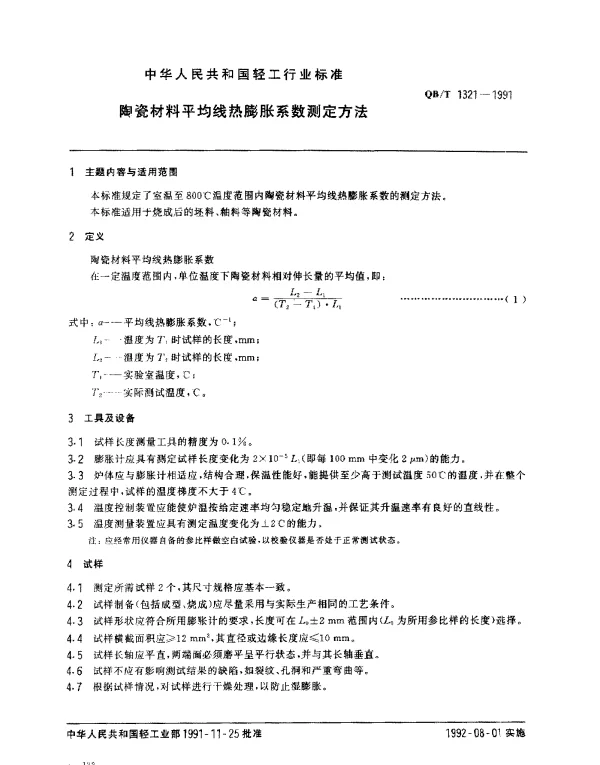

QBT 1321-1991 陶瓷材料平均线热膨胀系数测定方法

陶瓷材料平均线热膨胀系数测定方法

陶瓷材料因其优异的物理和化学性能，在工业、建筑及电子领域得到了广泛应用。然而，陶瓷材料在实际应用中会受到温度变化的影响，因此其热膨胀特性显得尤为重要。本论文基于QBT 1321-1991标准，探讨了陶瓷材料平均线热膨胀系数的测定方法。

引言

热膨胀系数是描述材料在温度变化过程中尺寸变化的重要参数之一。对于陶瓷材料而言，由于其脆性较高，热膨胀行为直接影响其使用寿命与可靠性。因此，准确测定陶瓷材料的平均线热膨胀系数具有重要意义。

测定方法概述

根据QBT 1321-1991标准，测定陶瓷材料平均线热膨胀系数的方法主要包括以下步骤：

• 样品制备：选取符合要求的陶瓷样品，确保样品表面光滑且无明显缺陷。
• 设备准备：使用高温膨胀仪，该仪器能够精确记录样品在不同温度下的长度变化。
• 实验过程：
  • 将样品固定于膨胀仪中，并设定初始温度。
  • 逐步升高温度至目标值，并记录每个温度点对应的长度变化。
  • 计算样品在测试温度范围内的平均线热膨胀系数。

数据分析

在实验数据处理阶段，需采用以下公式计算平均线热膨胀系数：

\\[\\alpha = \\frac{1}{L_0} \\cdot \\frac{\\Delta L}{\\Delta T}\\]

其中，\\( \\alpha \\) 表示平均线热膨胀系数，\\( L_0 \\) 为初始长度，\\( \\Delta L \\) 为长度变化量，\\( \\Delta T \\) 为温度变化量。

结论

通过上述方法，可以有效地测定陶瓷材料的平均线热膨胀系数。这种方法不仅操作简便，而且结果可靠，为陶瓷材料的应用提供了重要的理论依据。
